Технологический процесс обработки корпуса подшипника

Могилевский государственный университет продовольствия
Кафедра прикладной механики
Курсовой проект по дисциплине технология машиностроения
на тему технологический процесс обработки корпуса подшипника
Могилев 2011

Исходные данные – годовой объем выпуска деталей, N = 2000 шт, масса детали, m=6.4 кг
1 Назначение и конструкция детали
Деталь, выданная в качестве индивидуального задания для курсового проекта – корпус подшипника
Основными базами детали служат Ø90H7 и торцы корпуса. Они определяют положение остальных поверхностей в детали. Точность изготовления конструкторской базы определяет взаимное расположение вспомогательных баз, что существенно влияет на качество работы
К детали предъявлены обычные требования по точности изготовления, классу чистоты поверхностей.
Материал корпуса - Ст 3 ГОСТ 380-71.

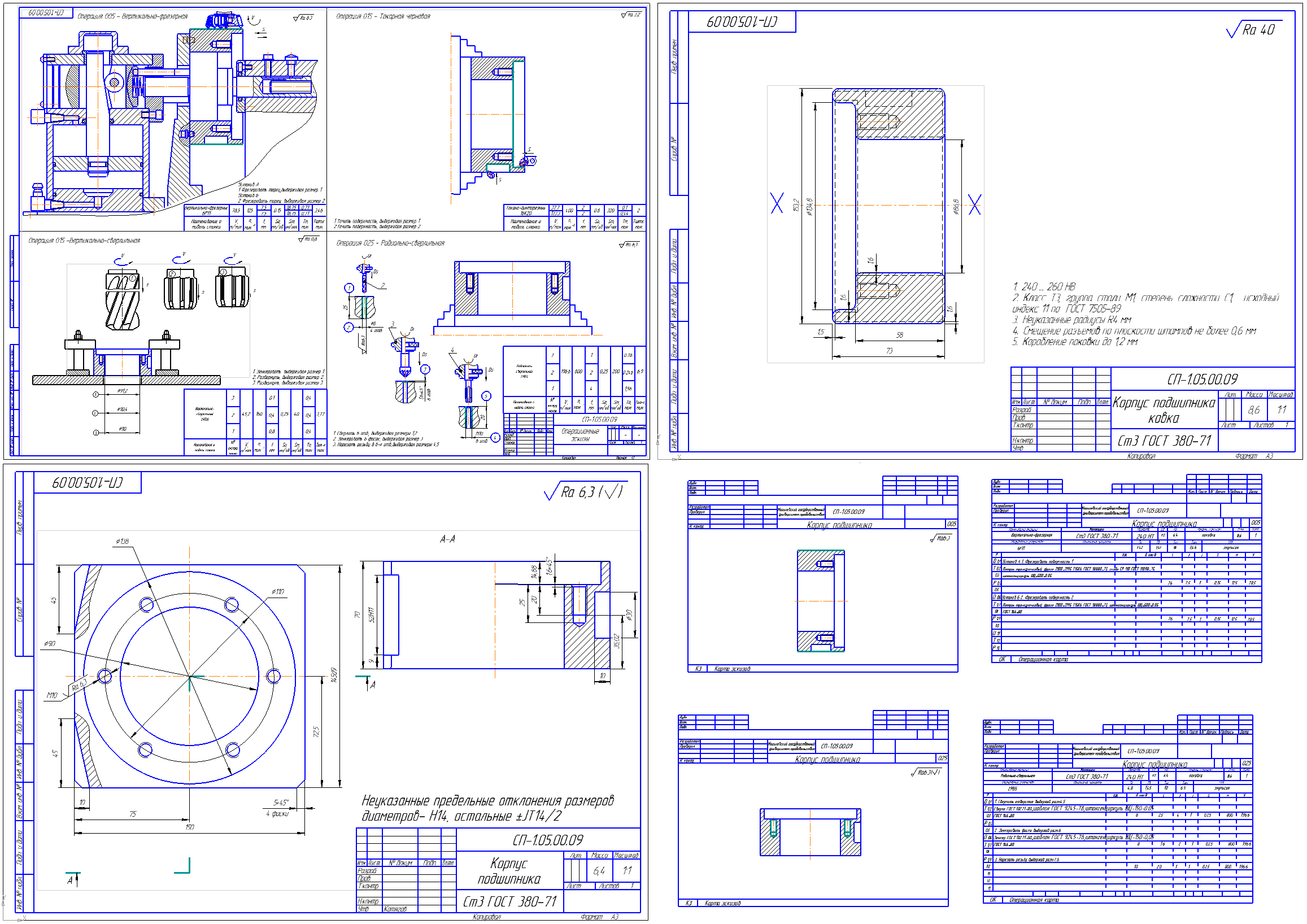

Графическая часть содержит операционные эскизы,корпус подшипника,заготовку,маршрутные карты
Содержание
Введение
1 Назначение и конструкция детали
2 Анализ технологичности конструкции детали
3 Определение типа производства
4 Обоснование способа получения заготовки
5 Выбор варианта технологического маршрута
6 Расчет припусков на обработку
7 Обоснование выбора оборудования режущего и мерительного инструмента, технологической оснастки
8 Расчет режимов резания
8.1 Расчет режимов резания аналитическим методом
8.2 Расчет режимов резания по нормативам
9 Техническое нормирование
10 Расчет себестоимость выполнения операции
Список использованных источников

Состав: операционные эскизы, корпус подшипника, заготовка, маршрутные карты, ПЗ Язык документа

Софт: КОМПАС-3D 16

Файлы:
корпус подшипника/
корпус подшипника/карты маршр.frw
корпус подшипника/Операционный .cdw
корпус подшипника/записка .doc
корпус подшипника/заготовка.cdw
корпус подшипника/деталь.cdw
