Промотур КОМПАС v17

Технологический процесс обработки вала ведущего гидромуфты УРАЛ

Волгоградский Государственный Технический Университет
Кафедра Машиностроение
Курсовой проект по дисциплине " Технология машиностроения"
На тему "Технологический процесс обработки вала ведущего гидромуфты УРАЛ"
Волжский 2017

В результате выполнения данного курсового проекта был разработан технологический процесс изготовления вала ведущего гидромуфты УРАЛ.
В проектном варианте использован станок INTEGREX 100-IV S фирмы MAZAK на операции 025 многоцелевая С ЧПУ, что позволило заменить следующие операции: 040, 045, 050 токарно-винторезные; 060, 065 шлицефрезерные; 080 вертикально-сверлильную.
Введение 3
1.Общая часть 4
1.1 Описание конструкции узла автомобиля 4
1.2 Описание конструкции и служебное назначение детали 5
1.3 Краткая характеристика типа производства. 7
2. Технологическая часть 10
2.1 Выбор вида заготовки и описание ее конструкции. 10
2.2 Описание маршрутного технологического процесса 12
2.3 Выбор баз и способов базирования 13
2.4 Расчет припусков 13
2.5 Расчет режимов резания 18
2.6 Расчет норм времени 23
3. Конструкторская часть 26
3.1 Выбор конструкции и описания принципа действия станочного приспособления. 26
3.2 Выбор привода приспособления и расчет приводов. 26
Заключение 29
Список литературы 30

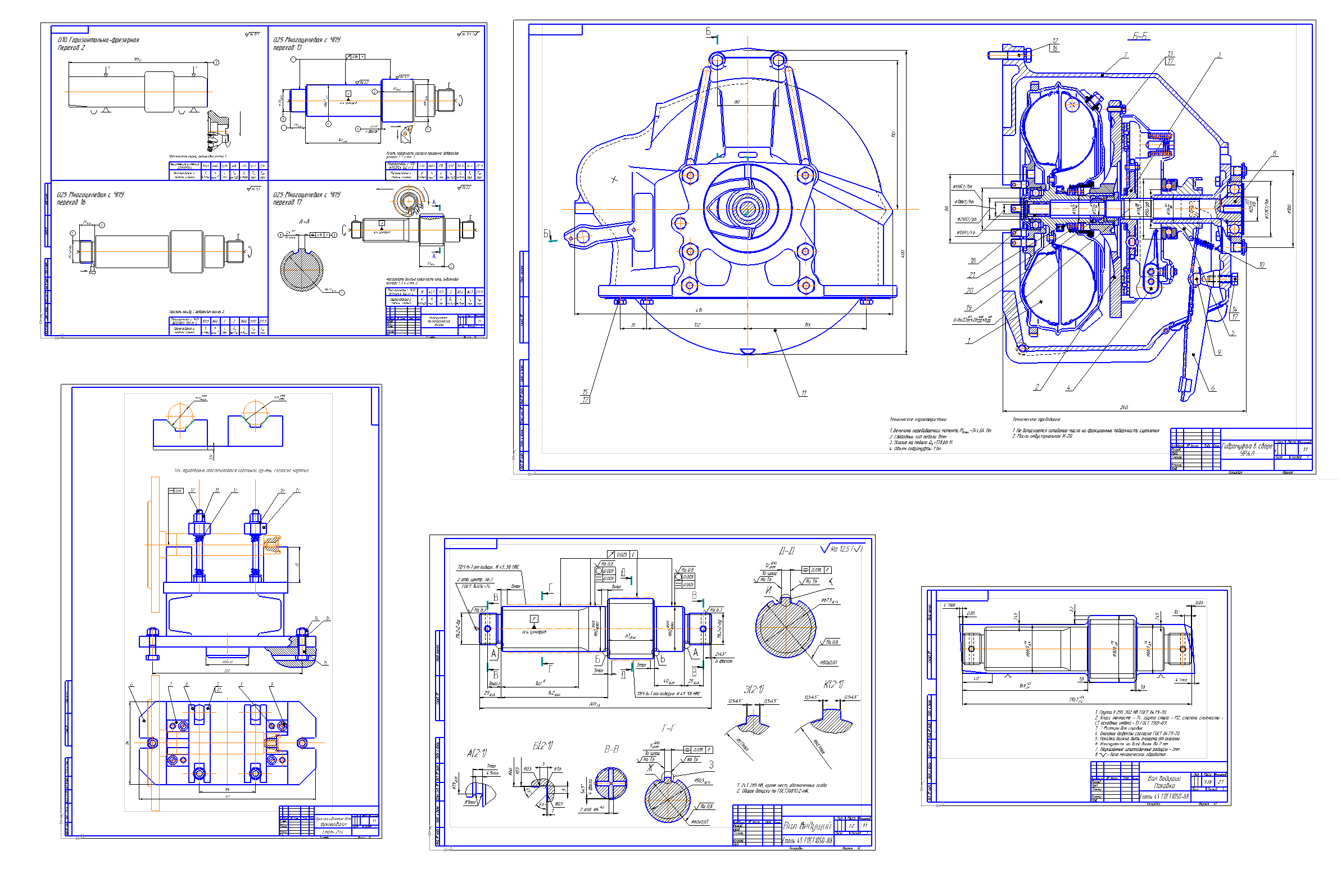

Состав: ПЗ, Комплект документации ( ОК,МК,ЭК), Деталь (вал) ,Муфта (СБ), Приспособление (СБ), Заготовка, Операционные эскизы, Спецификация Язык документа
