Технология изготовления коническо-цилиндрического редуктора для ленточного конвейера

Палитехнический институт
Кафедра "Технология машиностроения"
Дисциплина "Технология машиностроения"
Тема «Технология изготовления коническо-цилиндрического редуктора для ленточного конвейера»
Красноярск 2015

Заданием на разработку курсового проекта, является разработка технологического процесса сборки коническо - цилиндрического редуктора и механической обработки корпуса редуктора.
Годовая программа выпуска Nг= 3000 шт./год.

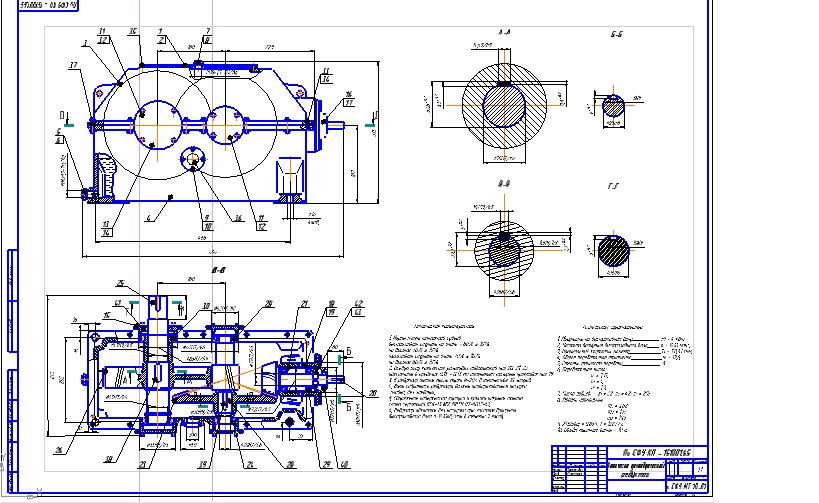

Сборочный чертеж(в архиве)

Техническая характеристиа
1. Мощность на быстроходном валу................................... Р1 = 4 кВт.
2. Частота вращения быстрозодного вала............... п1 = 1410 мин .
3. Номинальный крутящий момент.........................................Т1 = 311,81 Н м.
4. Общее передаточное отношение........................................u0 = 12,6.
5. Степень точности передачи................................................. 8
6. Передаточное число:
u1 = 3,15.
u2 = 4.
u3 = 1,9.
7. Число зубьев: z1 = 22; z2 = 42; z3 = 29;
8. Модуль нормальный:
mn1 = 3,62;
mn2 = 1,5;
mn3 = 19,5
9. .КПДобщ = 0,859; t = 12877ч.
10. Объём масляной ванны - 10 л.
