Тема: Разработать технологический процесс обработки детали «Корпус» входящей в изделие «Редуктор червячный»

Воткинский филиал
федеральное государственное бюджетное образовательное учреждение
высшего образования
«Ижевский государственный технический университет имени М.Т. Калашникова»
(ВФ ФГБОУ ВО «ИжГТУ имени М.Т.Калашникова»)

Кафедра «Технология машиностроения и приборостроения»

ПОЯСНИТЕЛЬНАЯ ЗАПИСКА
для выполнения курсового проекта
по дисциплине: «Технология машиностроения»
Тема: Разработать технологический процесс обработки
детали «Корпус» входящей в изделие «Редуктор червячный»
Годовая программа выпуска – 1000 изделий.
Воткинск 2017

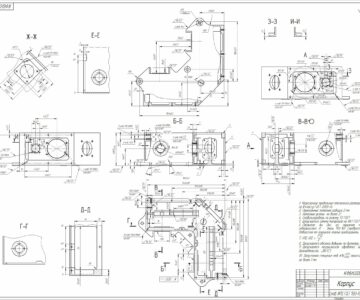

«Корпус» - основная деталь, на которую устанавливаются остальные детали сборки. Имеет два отверстия Ø40Н7 для установки Вала поз.11, отверстие Ø65 для установки червяка поз.15 и крепежные резьбовые отверстия.

Содержание стр.
Введение 3
1 Анализ объекта производства 6
1.1 Анализ служебного назначения изделия 6
1.2 Анализ служебного назначения детали 7
1.3 Анализ на технологичность 8
1.4 Определение типа производства 9
1.5 Функциональный анализ детали 11
1.6 Размерный анализ сборки 13
2 Разработка технологического процесса механической обработки 16
2.1 Выбор способа получения заготовки и расчёт припусков 16
2.2 Разработка маршрута обработки 29
2.3 Выбор основного технологического оборудования 30
2.4 Выбор технологической оснастки и инструмента 30
2.5 Расчёт режимов резания 33
2.6 Нормирование операций 39
2.7 Технологический процесс обработки детали 44
3 Исследовательская часть 51
Заключение 61
Список литературы 62

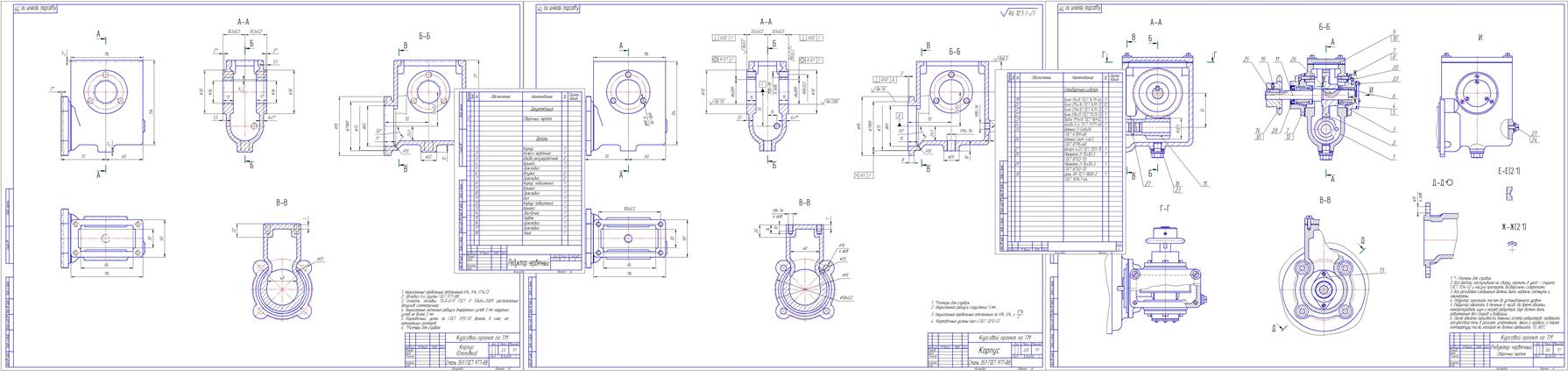

Состав: Редуктор червячный (СБ), Корпус (чертеж детали), Заготовка (чертеж отливки), Спецификация, Пояснительная записка, тех. процесс (м/о) Язык документа
