Промотур КОМПАС v17

Выбор метода обработки детали вал

Тихоокеанский государственный университет
Кафедра технологической информатики и информационных систем
Курсовая работа по дисциплине "Основы технологии машиностроения"
На тему: "Выбор метода обработки
Хабаровск 2016

Исходные данные Комбинированный редуктор, ступенчатый вал: длина 414 мм, диаметр 50 мм, 68 мм, 40 мм.
В курсовой работе освещены основные вопросы, возникающие при изучении технологии машиностроения, проводятся необходимые для изготовления детали расчеты, выбор метода для нахождения замыкающего звена и выбор технологического процесса обработки детали.

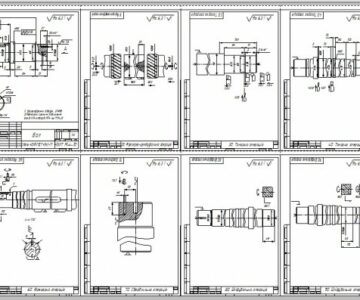

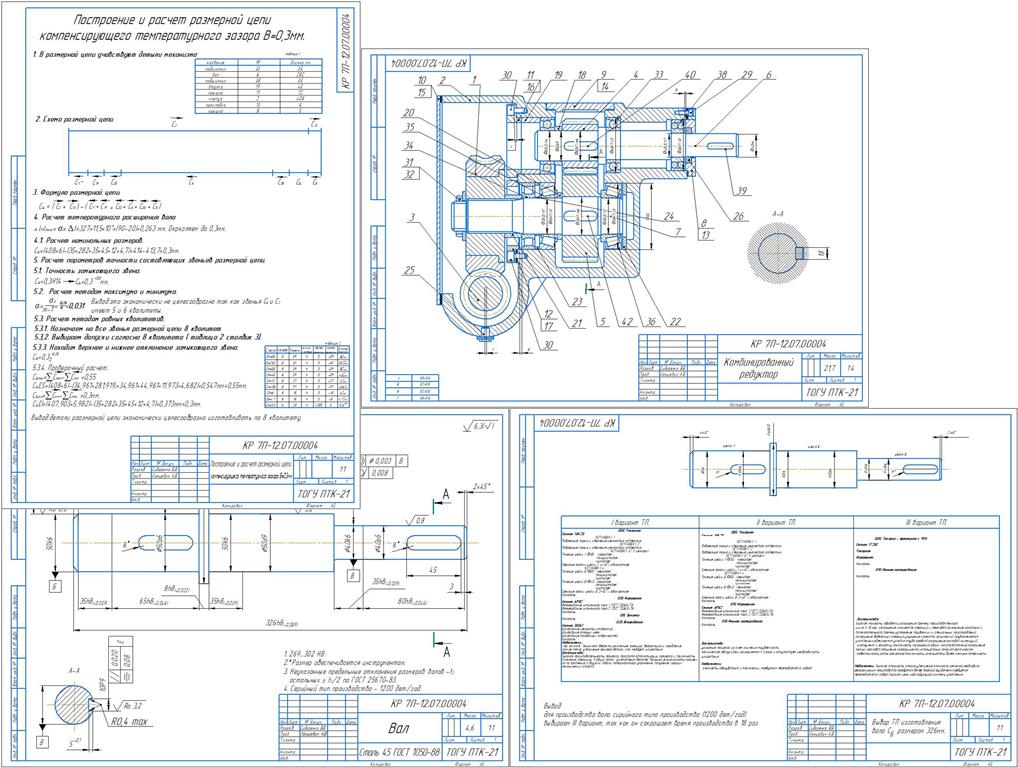

Графическая часть содержит: чертеж вала, выбор технологического процесса изготовления вала, построение и расчет размерной цепи, общий вид комбинированного редуктора.

Содержание
Введение
1 Служебное назначение механизма и условие обеспечения его работоспо-собности
1.1 Служебное назначение механизма
1.2 Устройство и описание работы механизма
1.3 Факторы, возникающие во время работы механизма и влияющие на его работоспособность
1.4 Технические требования к изготовлению механизма по обеспечению его работоспособности
2 Определение требуемой точности изготовления деталей механизма
2.1 Выявление, построение и расчет размерной цепи, обеспечение работоспособности механизма. Выбор метода достижения точности замыкающего звена
2.2 Определение параметров точности изготовления деталей механиз-ма(допусков): размеров, расположения поверхностей, формы поверхностей, шероховатость
3 Технологические методы достижения точности изготовления вала на уни-версальном метало - режущем станке
3.1 Технологические методы изготовления детали
3.2 Расчет точности одной из операций обработки деталей
3.3 Технологические методы обеспечения требуемой точности изготовления детали
3.4 Расчет припусков на обработку поверхности детали 24
4 Повышение эффективности механической обработки деталей машин за счет применения оборудования с ЧПУ
Заключение
Список использованных источников

Состав: Комбинированный редуктор (ВО), деталировка (вал), Спецификация, Выбор технологического процесса изготовления вала, Построение и расчет размерной цепи, ПЗ Язык документа

Софт: КОМПАС-3D V16

Просмотр файлов
ТЕХМАШ/вал..cdw
ТЕХМАШ/Выбор ТП изготовления вала С 6 размером 326мм..cdw
ТЕХМАШ/ЛИСТ3.cdw
ТЕХМАШ/МО.cdw
ТЕХМАШ/пз.docx
ТЕХМАШ/РЕФЕРАТ.docx
ТЕХМАШ/Спецификация 1+2стр.doc
