Выпускная квалификационная работа - Разработка технологии и технологического оснащения изготовления корпуса механизма выдвижения закрылка

Воронежский государственный технический университет
Кафедра технология машиностроения
Выпускная квалификационная (дипломная) работа
На тему: Разработка технологии и технологического оснащения изготовления корпуса
механизма выдвижения закрылка

РЕФЕРАТ

Пояснительная записка 162 с., 21 рисунок, 20 таблиц, 29 источников, 2 приложения.
ДЕТАЛЬ, ТИП ПРОИЗВОДСТВА, ТЕХНОЛОГИЧНОСТЬ, ТЕХНОЛОГИЧЕСКИЙ ПРОЦЕСС, ЗАГОТОВКА, БАЗИРОВАНИЕ, ПРИПУСК, ДОПУСК, РЕЖИМЫ РЕЗАНИЯ, ТЕХНОЛОГИЧЕСКАЯ ОСНАСТКА, ПЛАНИРОВКА
Объект исследования или разработки – Корпус механизма выдвижения закрылка, его чертеж и технологический процесс изготовления.
Цель работы – усовершенствование технологии изготовления корпуса.
Полученные результаты – снижение себестоимости изготовления детали – 35,4 %, снижение трудоемкости изготовления детали – 17,3 %, экономия металла – 19,22 т.
Область применения – самолетостроительное предприятие.
Экономическая эффективность – интегральный экономический эффект – 3130000 р., внутренняя норма доходности – 1,08, срок окупаемости капи-тальных вложений – 0,93 года.
1. Тема дипломного проекта, дипломной работы: «Разработка технологии и технологического оснащения изготовления корпуса механизма выдвижения закрылка». Утверждена распоряжением по факультету № от « » _______ 2009 г.
2. Технические условия: Режим работы участка - двусменный
Программа выпуска - 6000 деталей в год 5 видов номенклатуры
3. Содержание (разделы, графические работы, расчеты и проч.)

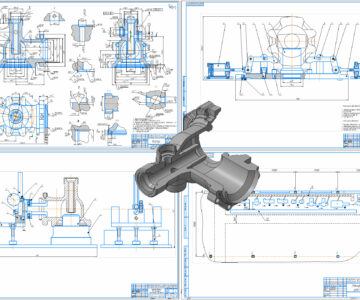

Графическая часть: 1) плакат с наименованием темы, целями и задачами дипломного проектирования - 1 лист (А1); 2) рабочий чертеж детали –1 лист (А1); 3); рабочий чертеж заготовки 1 лист (А1); 4)плакат с разработанными трехмерными моделями детали и заготовки – 0,5 листа (А2); 5)плакаты с иллюстрацией разработанного технологического процесса – 2 листа (А1); 6)чертеж нутромера – 1 лист (А1); 7) чертеж приспособления для расточки отверстий – 1 лист (А1); 8) плакат видов складских операций – 1 лист А1; 9) плакат спецчасти 0,5 листа (А2); 10)планировка участка в составе механического цеха – 1 лист (А1); 11) плакаты с организационными и технико-экономическими пока-зателями – 2 листа (А1).
Расчетно-пояснительная записка (А4): 1) производственно-технологическая часть; 2) проектно-конструкторская часть; 3) научно-исследовательская часть; 4) эксплуатационная часть; 5)экономическая и организационно-управленческая часть; 6) безопасность жизнедеятельности и экология; 7) Комплект карт технологического процесса.

Состав: Графическая часть: 1) плакат с наименованием темы, целями и задачами дипломного проектирования - 1 лист (А1); 2) рабочий чертеж детали –1 лист (А1); 3); рабочий чертеж заготовки 1 лист (А1); 4)плакат с разработанными трехмерными моделями детали и заготовки – 0,5 листа (А2); 5)плакаты с иллюстрацией разработанного технологического процесса – 2 листа (А1); 6)чертеж нутромера – 1 лист (А1); 7) чертеж приспособления для расточки отверстий – 1 лист (А1); 8) плакат видов складских операций – 1 лист А1; 9) плакат спецчасти 0,5 листа (А2); 10)планировка участка в составе механического цеха – 1 лист (А1); 11) плакаты с организационными и технико-экономическими пока-зателями – 2 листа (А1). Расчетно-пояснительная записка (А4): 1) производственно-технологическая часть; 2) проектно-конструкторская часть; 3) научно-исследовательская часть; 4) эксплуатационная часть; 5)экономическая и организационно-управленческая часть; 6) безопасность жизнедеятельности и экология; 7) Комплект карт технологического процесса. Язык документа

Софт: КОМПАС-3D 13sp1

Каталог / Машиностроение и механика / Технология машиностроения / Выпускная квалификационная работа - Разработка технологии и технологического оснащения изготовления корпуса механизма выдвижения закрылка

Просмотр файлов
Комплект ТП КОРПУС (version 1).xls
Пояснительная.doc
Презент.ppt

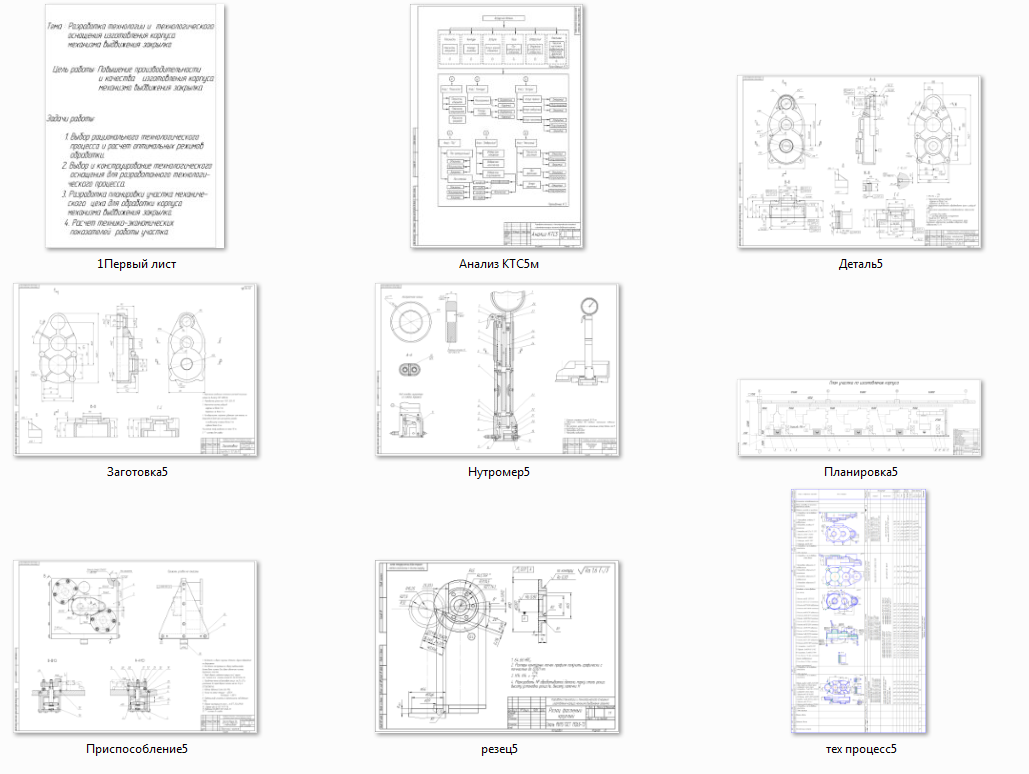

Чертежи/1Первый лист.cdw
Чертежи/Анализ КТС5м.cdw
Чертежи/Деталь5.cdw
Чертежи/Заготовка5.cdw
Чертежи/Нутромер5.cdw
Чертежи/Планировка5.cdw
Чертежи/Приспособление.spw
Чертежи/Приспособление5.cdw
Чертежи/резец5.cdw
Чертежи/склады5.cdw
Чертежи/Спец-нутромера5.spw
Чертежи/тех процесс5.cdw
Чертежи
