Тормозной цилиндр

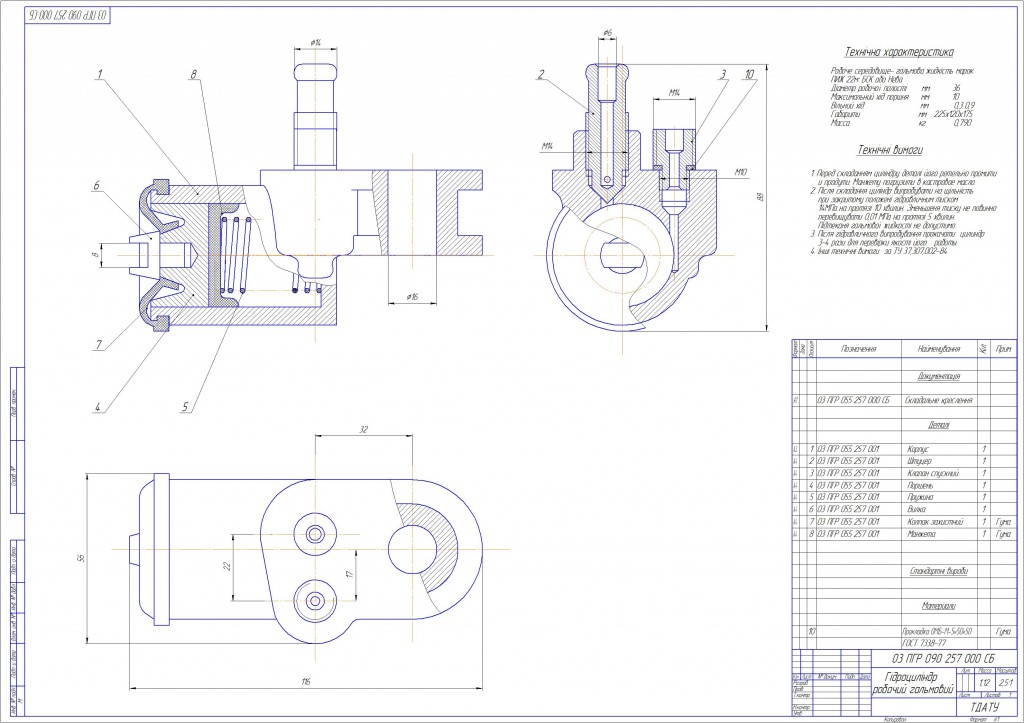

Тормозной цилиндр односторонний, чертеж в компасе и его сборочные единицы, используется в автомобилях

Технічна характеристика
Робоче середовище- гальмова жидкість марок
ПИЖ 22м: БСК або Нева
Діаметр робочої полості мм 36
Максимальний хід поршня мм 10
Вільний хід мм 0,3..0,9
Габарити мм 225х120х175
Масса кг 0,790

Состав: Сборочный чертеж (СБ), Деталировка (Штуцер, Пружина, Манжета, Корпус, Штуцер (клапан), Колпак захистний, Упор), Спецификация на сборке Язык документа

Софт: компас v12

Просмотр файлов
57ящик/Упор.cdw
57ящик/Фрагмент.frw
57ящик/Чертеж колпак 2.cdw
57ящик/Чертеж Штуцер 3.cdw
57ящик/Чертеж.Корпус cdw.cdw
57ящик/ЧертежCБ57.cdw
57ящик/ЧертежCБ57.jpg
57ящик/ЧертежМанжета 6.cdw
57ящик/ЧертежПружина.cdw
57ящик/Штуцер м.cdw
57ящик
Спецификация.spw
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта.

Еще чертежи и проекты по этой теме:

2 КОММЕНТАРИЕВ

1
2014-10-19 в 12:26 Ответить

работа не на русском а на украинском

2
2015-10-07 в 23:13 Ответить

Чертежа порняшня ртдельно в папке нет!!!
