Трактор гусеничный трелевочный ТТ-4М

Гусеничный трелевочный трактор ТТ-4М предназначен для трелевки крупномерного и среднего леса в полупогруженном состоянии, окучивания хлыстов и деревьев с высотой штабеля до 1м, а также для работы с различными навесными и прицепными лесозаготовительными машинами и орудиями.
Тяговый класс, т 4
Номинальное тяговое усилие, кН (тс) 39,2(4)
Габаритные размеры: мм
длина со щитом 6060±100
ширина 2700±15
высота 2960±50
Продольная база, мм 2900±10
Колея, мм 2050±20
Дорожный просвет, мм 550±10
Двигатель типа А-01М дизельный рядный 6 цилиндровый четырехтактный с непосредственным впрыском топлива водяного охлаждения мощностью 95,5(130) кВт(л. с.)

Состав: Сборочный чертеж, записка Язык документа

Софт: Компас V-12

Каталог / Машиностроение и механика / Трактор гусеничный трелевочный ТТ-4М

Просмотр файлов
ПЗ TT-4M.DOC

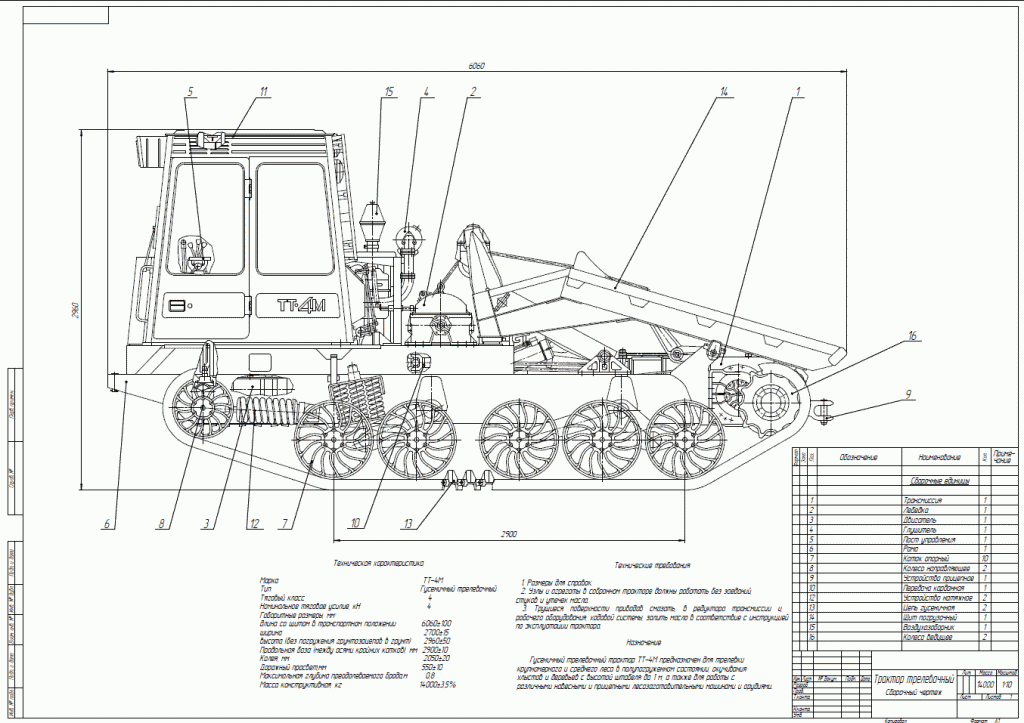

ТТ-4М СБ чертеж.cdw
ТТ-4М СБ чертеж.pdf
