Центробежный воздухоотделитель ЦВС-30

Кафедра " производство авиационных двигателей"
Курсовой проект по дисциплине: "Сборка авиационных двигателей"
На тему " Разработка технологического процесса сборки центробежного воздухоотделителя"
Рыбинск 2011

В данном проекте рассматривается сборка центробежного воздухооотделителя ЦВС-30. Центробежный воздухоотделитель с фильтром-сигнализатором ЦВС-30 предназначен для отделения воздуха от масла, откачиваемого из двигателя масляными насосами, а так же для выдачи сигнала при появлении металлических частиц в масло системе двигателя. Центробежный воздухоотделитель устанавливается на передней коробке приводов двигателя Д-30КП.

Состав: ЦВС-30 (СБ), Приспособление для испытания ЦВС (СБ), Деталировка приспособлениея (Прокладка, штуцер, винт, прокладка, штуцер, штуцер), Спецификация, Технология сборки, Пояснительная записка Язык документа

Софт: AutoCAD 2013

Каталог / Машиностроение и механика / Центробежный воздухоотделитель ЦВС-30

Просмотр файлов

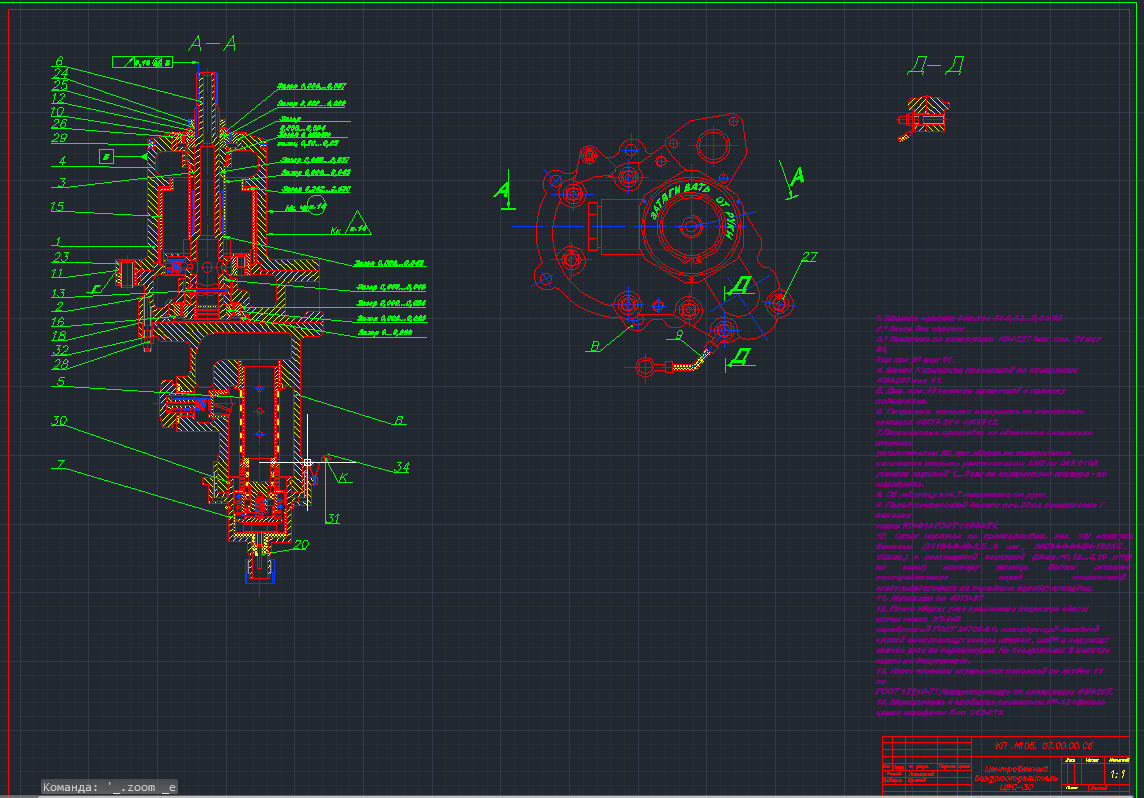

ЦВС-30.dwg
Пояснительная записка.docx
Приспособление для испытания ЦВС.dwg
Спецификация.dwg
Технология сборки ЦВС-30.dwg
Деталировка приспособления.dwg
