Усовершенствование шахтной зерносушилки ДСП-32от

Принцип работы реконструируемой сушилки заключается в использовании предварительного (кратковременного) нагрева зерна в псевдоожиженном слое, после чего его температура повышается на 10…15ºС. После чего зерно поступает в надсушильный бункер, где оно подвергается непродолжительной (кратковременной) отлежке, в результате чего происходит выравнивание температуры зерна и перераспределение влаги из внутренних слоев зерновки к ее поверхности.
При данном способе сушки в зоне кратковременного нагрева испаряется около 20…30% влаги, в результате чего сокращается расход тепла на удаление влаги в основной зоне сушки. При этом для предварительного нагрева зерна используется отработанный агент из 2-й зоны сушки, что также позволяет уменьшить потери теплоты и повысить термический КПД зерносушилки.

Состав: План очистительного пункта ЗАВ-40, ВО сушилки, СБ, деталировка, спецификации Язык документа

Софт: Компас v12, CDW

Каталог / Машиностроение и механика / Усовершенствование шахтной зерносушилки ДСП-32от

Просмотр файлов
Вал_СБ.spw
Деталировка____.frw
Дозатор_СБ.spw
Зерносушилка_ВО.cdw
Зерносушилка_ВО.spw
План очистительного пункта.cdw
Секия нагрева_СБ.spw
Секция предварительного нагрева.cdw

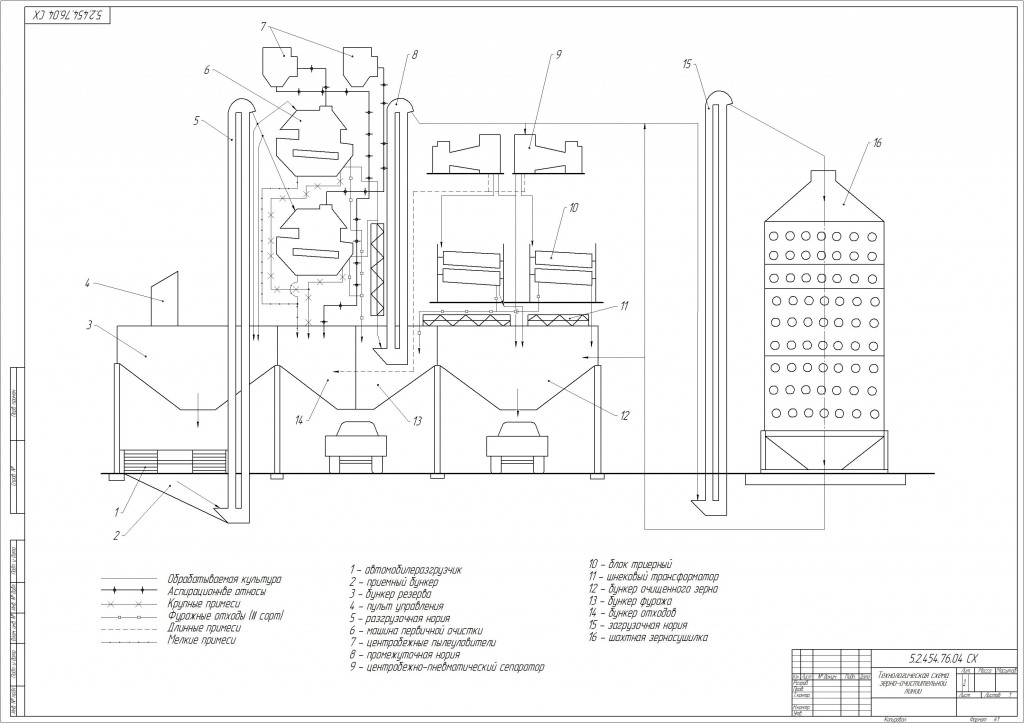

Технологическая схема ЗАВ_40.cdw
Технологическая схема ЗАВ_40.jpg
ФПС сушилки.cdw
