Устройство для глубокой безотвальной обработки почвы

Казанский Государственный Аграрный Университет
Кафедра «Сельскохозяйственные машины»
Курсовой проект по Сельхозмашинам
Тема: Машина для безотвальной обработки почвы

Устройство для глубокой безотвальной обработки почвы на базе кривошипно-коромыслового механизма использует для привода исполнительных рабочих органов вала отбора мощности трактора. Применение кривошипно – коромыслового механизма в машинах для безотвальной обработки почвы отличается тем, что механическое воздействие на почву осуществляется в направлении почти перпендикулярном поверхности почвы на глубину до 30 см. При этом надрезы располагаются в шахматном порядке, что исключает появление сплошной линии, по которой мог бы идти поверхностный сток и возникла бы опасность развития эрозионных процессов. При этом способе не происходит оборот пласта

Техническая характеристика
1. Тип устройства навесной
2. Класс агрегатирующего трактора , кН 2
3. Глубина обработки , м 0 - 0,3
4. Рабочая скорость, км/ч 3,6

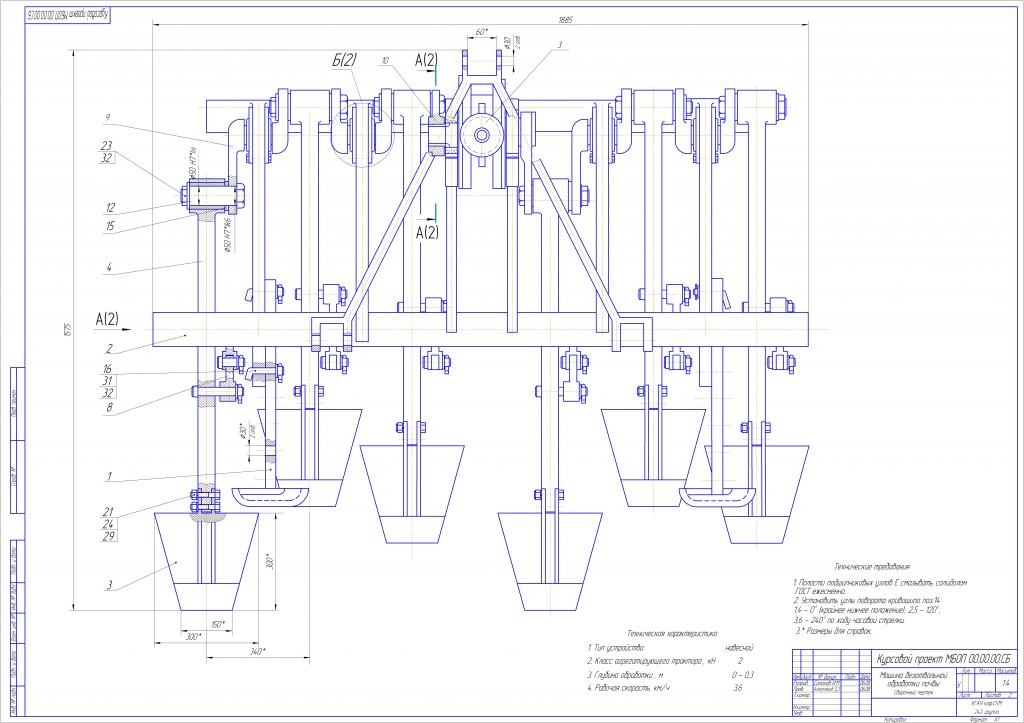

Состав: Сборочный чертеж (СБ) 2листа, Спецификация, Пояснительная записка (ПЗ) Язык документа

Софт: Компас v12

Каталог / Машиностроение и механика / Устройство для глубокой безотвальной обработки почвы

Просмотр файлов
почвообрабатывающее орудие/
почвообрабатывающее орудие/Лист 1.cdw
почвообрабатывающее орудие/Лист 2.cdw
почвообрабатывающее орудие/ПЗ сокр..docx
почвообрабатывающее орудие/Спецификация.spw
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта.

Еще чертежи и проекты по этой теме:

2 КОММЕНТАРИЕВ

1
2012-06-10 в 22:22 Ответить

А как с деталировкой?

2
2012-06-14 в 18:16 Ответить

Если бы имелся лист чертежей нестандартных изделий, то я бы отправил и в составе написал, а так увы. Если владеешь компасом, то и сам сделаешь за пару дней.
