Вал прессовый отсасывающий бумагоделательной машины

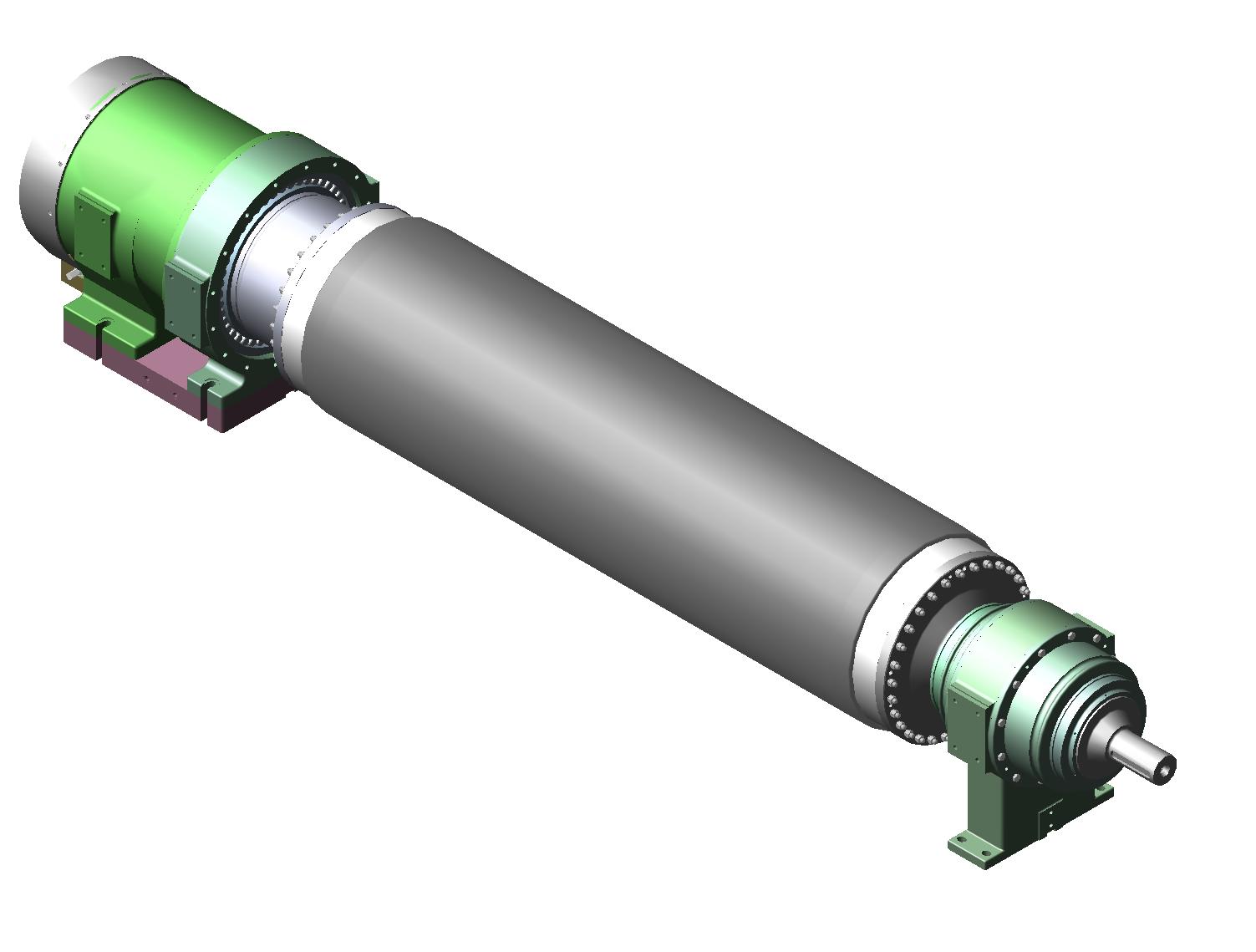

Вал прессовый отсасывающий бумагоделательной машины для удаления влаги из бумажного полотна. Диаметр вала-701 мм. Ширина рабочей части-2460 мм.

Состав: 3D Сборка. Полная деталировка. Язык документа

Софт: КОМПАС-3D 14 SP1

Каталог / Промышленность / Лёгкая промышленность / Вал прессовый отсасывающий бумагоделательной машины

Просмотр файлов
Вал прессовый отсасывающий/320.12.08-01 - Основание плиты(ходовая сторона).m3d
Вал прессовый отсасывающий/320.12.08-02 - Плита вертикальная.m3d
Вал прессовый отсасывающий/320.12.08-03 - Плита торцевая.m3d
Вал прессовый отсасывающий/320.12.08-04 - Плита опорная.m3d
Вал прессовый отсасывающий/320.12.08-05 - Основание плиты(монтажная сторона.m3d
Вал прессовый отсасывающий/320.12.08СБ - Опора(монтажная сторона).a3d
Вал прессовый отсасывающий/320.12.09СБ - Опора(ходовая сторона).a3d
Вал прессовый отсасывающий/320.12.10 - Шпонка верхняя(ходовая сторона).m3d
Вал прессовый отсасывающий/320.12.11 - Шпонка верхняя(монтажная сторона).m3d
Вал прессовый отсасывающий/320.12.12 - Шпонка нижняя(ходовая сторона).m3d
Вал прессовый отсасывающий/320.12.13 - Шпонка нижняя(монтажная сторона).m3d
Вал прессовый отсасывающий/320.12.14 - Болт откидной.m3d
Вал прессовый отсасывающий/320.12.15 - Болт откидной.m3d
Вал прессовый отсасывающий/320.12.16 - Гайка откидного болта.m3d
Вал прессовый отсасывающий/320.12.17 - Шпилька.m3d
Вал прессовый отсасывающий/7.156.224 - Главный подшипник T.S..a3d
Вал прессовый отсасывающий/7.156.224-03 - Крышка лабиринтная.m3d
Вал прессовый отсасывающий/7.156.224-04 - Крышка лабиринтная.m3d
Вал прессовый отсасывающий/7.156.224-05 - Кольцо лабиринтное.m3d
Вал прессовый отсасывающий/7.156.224-07 - Кольцо лабиринтное.m3d
Вал прессовый отсасывающий/7.156.224-08 - Кольцо лабиринтное.m3d
Вал прессовый отсасывающий/7.156.285 - Планка формата.m3d
Вал прессовый отсасывающий/7.157.464 - Опорный подшипник(монтажная сторона).a3d
Вал прессовый отсасывающий/7.157.464-02 - Цапфа опорная.m3d
Вал прессовый отсасывающий/7.157.464-03 - Втулка опорная.m3d
Вал прессовый отсасывающий/7.157.464-04 - Крышка.m3d
Вал прессовый отсасывающий/7.157.464-05 - Крышка.m3d
Вал прессовый отсасывающий/7.157.464-06 - Стакан упорный.m3d
Вал прессовый отсасывающий/7.157.464-08 - Пробка.m3d
Вал прессовый отсасывающий/7.173.725 - Кольцо.m3d
Вал прессовый отсасывающий/7.174.558 - Кольцо лабиринтное.m3d
Вал прессовый отсасывающий/7.174.723 - Планка формата.m3d
Вал прессовый отсасывающий/7.174.724 - Уплотняющая планка(сектор).m3d
Вал прессовый отсасывающий/7.174.925 - Крышка TS.m3d
Вал прессовый отсасывающий/7.402.004 - Подушка опорная.m3d
Вал прессовый отсасывающий/7.402.222 - Проставка.m3d
Вал прессовый отсасывающий/7.402.223 - Цапфа вала F.S..m3d
Вал прессовый отсасывающий/7.402.224 - Цапфа вала T.S..m3d
Вал прессовый отсасывающий/7.402.244 - Корпус опорный F.S..m3d
Вал прессовый отсасывающий/7.402.250 - Корпус подшипника T.S..m3d
Вал прессовый отсасывающий/7.402.254 - Корпус подшипника F.S..m3d
Вал прессовый отсасывающий/7.402.268 - Ступица червячного колеса.m3d
Вал прессовый отсасывающий/7.402.269 - Обод червячного колеса.m3d
Вал прессовый отсасывающий/7.402.275 - Сектор червячного колеса.m3d
Вал прессовый отсасывающий/7.402.276-002 - Лист 30х40х8.m3d
Вал прессовый отсасывающий/7.402.276-003 - Лист 120х330х3.m3d
Вал прессовый отсасывающий/7.402.276-004 - Лист 120х142х3.m3d
Вал прессовый отсасывающий/7.402.276-005 - Лист 186х142х3.m3d
Вал прессовый отсасывающий/7.402.276-006 - Лист 27х142х3.m3d
Вал прессовый отсасывающий/7.402.276-007 - Лист 72х142х3.m3d
Вал прессовый отсасывающий/7.402.276СБ - Картер.a3d
Вал прессовый отсасывающий/7.406.724 - Рубашка вала.a3d
Вал прессовый отсасывающий/7.406.724-01 - Обечайка.m3d
Вал прессовый отсасывающий/7.406.724-02 - Гуммировка.m3d
Вал прессовый отсасывающий/7.406.800 - Вал прессовый отсасывающий.a3d
Вал прессовый отсасывающий/7.406.801 - Ящик всасывающий.a3d
Вал прессовый отсасывающий/7.406.801-01 - Сектор стакана.m3d
Вал прессовый отсасывающий/7.406.801-02-Стакан.m3d
Вал прессовый отсасывающий/7.406.801-03 - Бонка.m3d
Вал прессовый отсасывающий/7.406.801-06 - Сектор концевой.m3d
Вал прессовый отсасывающий/7.406.801-09 - Планка узкая.m3d
Вал прессовый отсасывающий/7.406.801-10 - Планка широкая.m3d
Вал прессовый отсасывающий/7.406.801-11 - Планка продольная.m3d
Вал прессовый отсасывающий/7.406.801-12 - Ребро.m3d
Вал прессовый отсасывающий/7.406.801-13 - Ребро левое.m3d
Вал прессовый отсасывающий/7.406.801-14 - Ребро правое.m3d
Вал прессовый отсасывающий/7.406.802-14 - Втулка.m3d
Вал прессовый отсасывающий/7.406.802-15 - Втулка.m3d
Вал прессовый отсасывающий/7.454.588 - Шпонка 40х22х715.m3d
Вал прессовый отсасывающий/7.454.628 - Кожух защитный.m3d
Вал прессовый отсасывающий/7.454.658 - Крышка FS.m3d
Вал прессовый отсасывающий/7.457.977 - Кольцо отбойное.a3d
Вал прессовый отсасывающий/7.457.977-01 - Кольцо.m3d
Вал прессовый отсасывающий/7.457.977-02 - Диск.m3d
Вал прессовый отсасывающий/7.457.977-03 - Кольцо конусное.m3d
Вал прессовый отсасывающий/7.461.425 - Ванна.m3d
Вал прессовый отсасывающий/7.461.516 - Планка уплотняющая.m3d
Вал прессовый отсасывающий/7.461.517 - Планка уплотняющая.m3d
Вал прессовый отсасывающий/8.456.480-019 - Планка формата.m3d
Вал прессовый отсасывающий/8.671.525 - Червяк.m3d
Вал прессовый отсасывающий/8.671.526 - Корпус подшипника.m3d
Вал прессовый отсасывающий/8.685.225 - Опорная втулка.m3d
Вал прессовый отсасывающий/8.688.892 - Крышка форматной планки.m3d
Вал прессовый отсасывающий/Болт монтажный М20х2,5.m3d
Вал прессовый отсасывающий/Заглушка.m3d
Вал прессовый отсасывающий/Камера воздушная.a3d
Вал прессовый отсасывающий/Кольцо внутреннее 1.m3d
Вал прессовый отсасывающий/Кольцо внутреннее.m3d
Вал прессовый отсасывающий/Кольцо наружное 1.m3d
Вал прессовый отсасывающий/Кольцо наружное.m3d
Вал прессовый отсасывающий/Ниппель.m3d
Вал прессовый отсасывающий/Подшипник 24060С ВК-МВ-С3.a3d
Вал прессовый отсасывающий/Ролик левый 1.m3d
Вал прессовый отсасывающий/Ролик правый 1.m3d
Вал прессовый отсасывающий/Ролик.m3d
Вал прессовый отсасывающий/Тороидальный роликоподшипник.a3d
Вал прессовый отсасывающий/Труба резиновая.m3d
Вал прессовый отсасывающий
