Валковый измельчитель для домола цементного клинкера П=100 т/ч

Белорусско-Российский университет
Кафедра "Подьемно-транспортные,строительные, дорожные машины и оборудование"
Курсовой проект по дисциплине " Строительные, дорожные и мелиоратиные машины"
На тему " Валковый домалыватель для домола цементного клинкера П=100 т/ч"
Могилев 2013 г

Генеральный путь интенсификации механизмов разрушения твердых тел заключается в минимизации размеров мелющих тел, максимальном увеличении числа единичных актов разрушения, организации обработки материала по методу индивидуального зерна и своевременного отбора измельченной фракции. В значительной степени этим условиям отвечает разрабатываемый валковый домалыватель, представляющий собой два вала, объединенных в одном корпусе агрегата, на которых установлены сегменты со стержнями, которые собственно и являются основным мелющим элементом. Материал попадает в область, где стержни валов соприкасаются при вращении в противоположных направлениях, и измельчается до необходимой крупности и с заданной производительностью 100 т/час. При износе стержней валков предусмотрена возможность смещения одного вала навстречу другому для сохранения заданной производительности.
В качестве привода используем электродвигатель мощностью 75 кВт, редуктор для увеличения крутящего момента. Также важным элементом привода, использующимся в нашей конструкции, является карданная передача. Она важна потому, что при износе рабочей поверхности валков (т.е. стержней), нам необходимо смещать их навстречу друг другу, а при этом меняется межосевое расстояние. Соответственно, оси выходных валов редуктора уже не будут параллельны осям валов домалывателя. Данную проблему устраняет именно карданная передача, которая является промежуточным элементом между редуктором и домалывателем, и благодаря шарнирному соединению устраняет несоосность валов.
В данном курсовом проекте за основу были взяты именно стержневые элементы, но при разработке других агрегатов также можно использовать иглы, волокна, жгуты, канаты, полосы, ленты и другие элементы, которые могут выполнять заданные функции.

Техническая характеристика:
1.Производительность, т/ч 100
2.Наибольший размер загружаемых кусков, мм 30
3.Ширина загрузочного отверстия, мм 300
4.Мощность электродвигателя, кВт 75
5.Диаметр валков, мм 300..280
6.Габаритные размеры:
ширина,мм 900
длинна,мм 3100
высота,мм 850
7.Диаметр штифтов, мм 3
8.Линейная скорость материала, м/с 12
9.Масса,кг 3000

Состав: Пояснительная записка, Общий вид комплекса (ВО), Схема технологическая(ТС), Домалыватель(СБ), Валок(СБ), Деталировка(Крышка,Опора,Вал,Стенка корпуса),Спецификации,Перечень составных частей Язык документа

Софт: КОМПАС-3D 12

Каталог / Машиностроение и механика / Валковый измельчитель для домола цементного клинкера П=100 т/ч

Просмотр файлов
спец. домалыватель.spw
специф. на валок.spw
технол.схема.cdw
1)Крышка сквозная.cdw
2)Опора.cdw
3)Вал .cdw
4)Стенка корпуса.cdw
Валок(А2)!!!.cdw

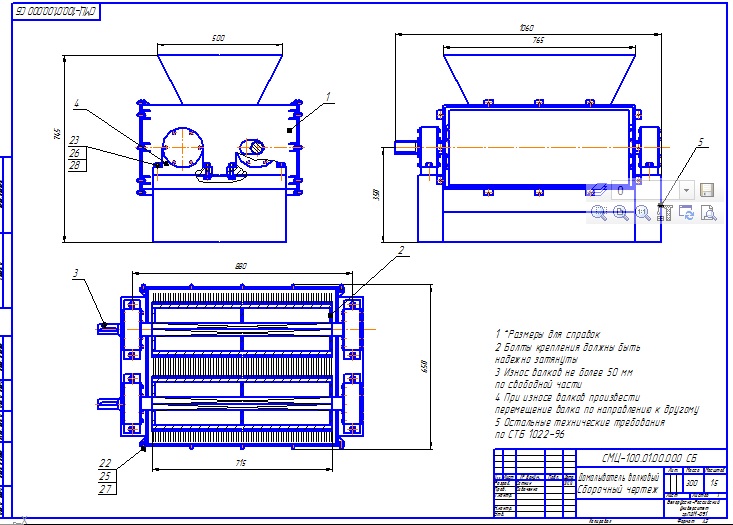

домалыватель(А2)!!!.cdw
моя записка по шлик..docx
общий вид комплекса.cdw
Перечень сост.частей.cdw
