Вибрационный сепаратор

ТГТУ, СДМО, строительные машаны, вибрационный сепаратор, 2013

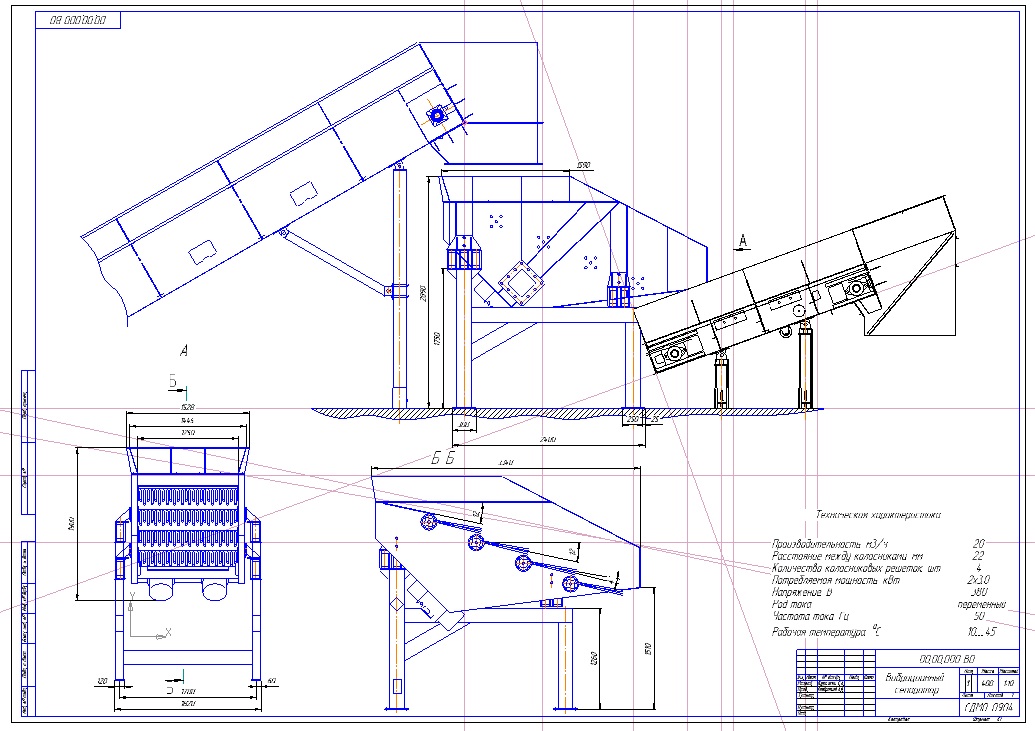

Разработка колосниковой решетки вибрационного сепаратора и крепления её к корпусу сепаратора.

Техническая характеристика
Производительность, м3/ч 20
Расстояние между колосниками, мм 22
Количество колосниковых решеток, шт 4
Потребляемая мощность, кВт 2х3.0
Напряжение, В 380
Род тока переменный
Частота тока, Гц 50
Рабочая температура, С -10......45

Состав: Узел пересыпки (ОВ), Колосниковая решетка (СБ), Вибрационный сепаратор (СБ), Спецификация Язык документа

Софт: Компас-3D 12

Каталог / Машиностроение и механика / Вибрационный сепаратор

Просмотр файлов
Новая папка/лист1.cdw
Новая папка/лист21.cdw
Новая папка/лист22.cdw
Новая папка/Спецификация 1.spw
Новая папка/Спецификация 2.spw
Новая папка/Спецификация3.spw
Новая папка
