Выпарной Аппарат с естественной циркуляцией и соосной греющей камерой

Выпарной аппарат для концентрирования сахарного раствора

1. Аппарат предназначен для выпаривания сахарного раствора
2. Производительность по исходному раствору 6,944 кг/с
3. Поверхность теплообмена 200 м 2.
4. Абсолютное давление в аппарате от 0.218 до 0.0291 МПа, в межтрубном пространстве от 0,392 до 0,218 МПа.
5. Максимальная температура в трубном пространстве 112,5 град, в межтрубном - 141,5 град.
6. Среда в аппарате и трубном пространстве - водный раствор, в межтрубном пространстве - насыщенный водяной пар и его конденсат.

Состав: СБ

Софт: CDW Компас V12

Каталог / Машиностроение и механика / Выпарной Аппарат с естественной циркуляцией и соосной греющей камерой

Просмотр файлов

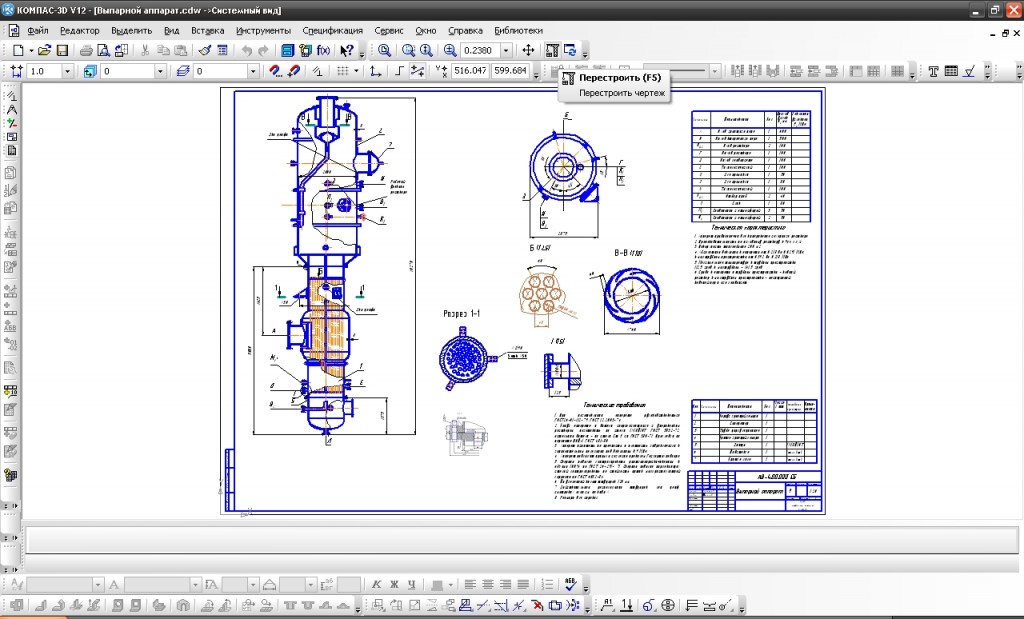

Выпарной аппарат.cdw
