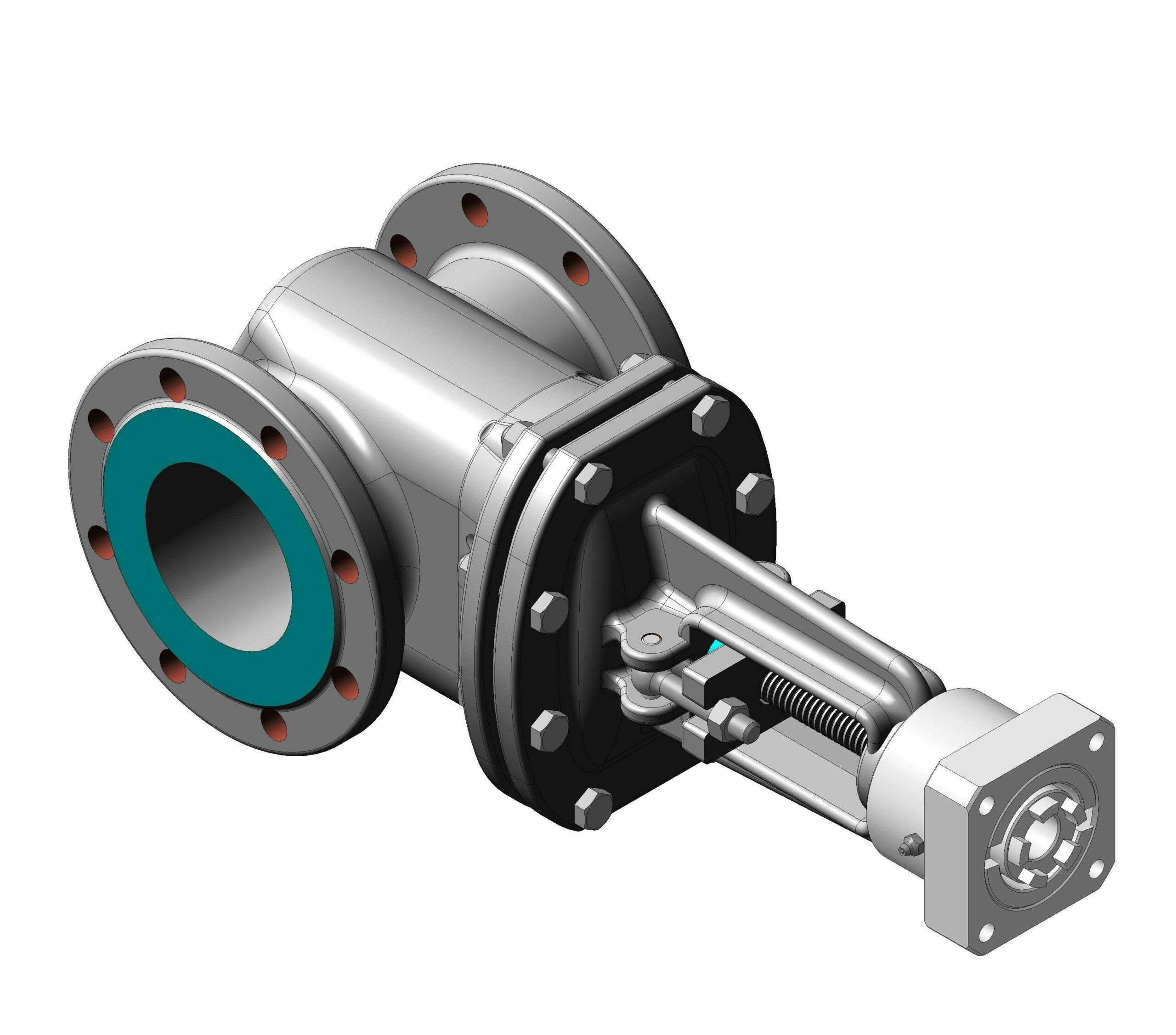

Задвижка 30с941нж — Ду100 Ру16 — 3D модель

Трубопроводная арматура — Задвижка 30с941нж (под установку электропривода) — Ду100 Ру16 — 3D модель — сборка и детали

Состав: Сборка и детали в 3D Язык документа

Софт: Компас-3D 13 SP2

Каталог / Машиностроение и механика / Задвижка 30с941нж — Ду100 Ру16 — 3D модель

Просмотр файлов
Задвижка 30с941нж Ду100 Ру16.jpg
Бобышка 16_100.m3d
Втулка бронзовая ЭП 16_80 и 16_100.m3d
Втулка ЭП 16_50.m3d
Гайка ЭП 16_50.m3d
Диск 16_100.m3d
Кольцо ТРГ 32х20х5.m3d
Корпус 16_100.m3d
Крышка 16_100 ЭП.m3d
Прокладка 16_100.m3d
Сальник 16_80 и 16_100.m3d
Фланец крышки 16_50_80_100.m3d
Чопик 16_80.m3d
Штифт.m3d
Шток 16_100 после накатки.m3d
Задвижка 30с941нж Ду100 Ру16.a3d
Шток с дисками СБ.a3d
Электропривод 16_80 СБ.a3d
