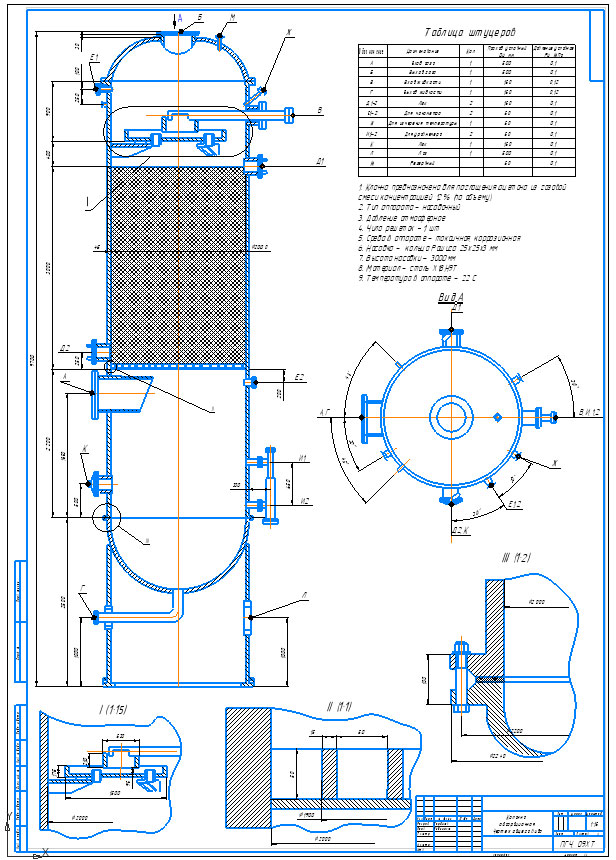

Абсорбционная колонна d=2000

Клонна предназначена для поглощения ацетона из газовой смеси концентрацией 12% (по объему)
Тип аппарата - насадочный
Давление атмосферное
Чило решеток - 1 шт
Среда в аппарате - токсичная, коррозионная
Насадка - кольца Рашига 25х25х3 мм
Высота насадки - 3000мм
Материал - сталь Х18Н9Т
Температура в аппарате - 22 С

ПГУ, 09ХТ

Состав: Вид общий (ВО) Язык документа

Софт: cdw

Каталог / Промышленность / Нефть и Газ / Абсорбционная колонна d=2000

Просмотр файлов
Колонна Эрик.cdw
