Агрегат ремонтно-буровой АРБ 100

Агрегат ремонтно-буровой АРБ100 предназначен для бурения ротором и забойными двигателями, освоения, ремонта и восстановления нефтяных и газовых скважин. Технические характеристики агрегата АРБ100:

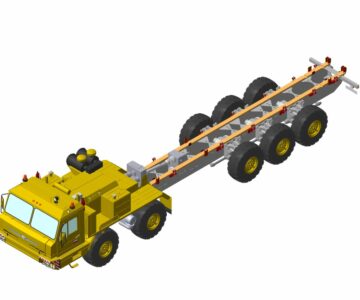

Шасси БАЗ 69096
Габаритные размеры подъемного блока 20000х3250х4500
Масса в транспортном положении 57000кг
Допустимая нагрузка на крюке 981кН
Двигатель шасси ТМЗ-8431.10 P=345,5кВт
Лебедка буровая:
Тяговое усилие на буровом барабане 137кН
Скорость подъема талевого блока 0.15..1.5м/с
Лебедка тартальная:
Тяговое усилие на тартальном барабане 68.7кН
Скорость подъема тартального каната 10м/с
Канатоемкость тартального барабана 2000( 15мм)...2500( 13мм)
Вышка телескопическая двухсекционная наклонная с открытой передней гранью
Расстояние от земли до оси кронблока 30000мм
Длина поднимаемой свечи 16000...18000мм
Талевая система с устройством перепуска талевого каната
Оснастка 4х5
Диаметр талевого каната 25; 25,5мм
Тип насоса аксеальнопоршневой
310.2.112 - 2 шт.
НШ-50М4 - 1 шт.
Номинальное давление 11,8/13,7МПа
Номинальная подача 380л/мин
Мощность электродвигателя 30кВт
Скорость подъема крюкоблока 0,5м/мин
Освещение взрывозащищенное 220В

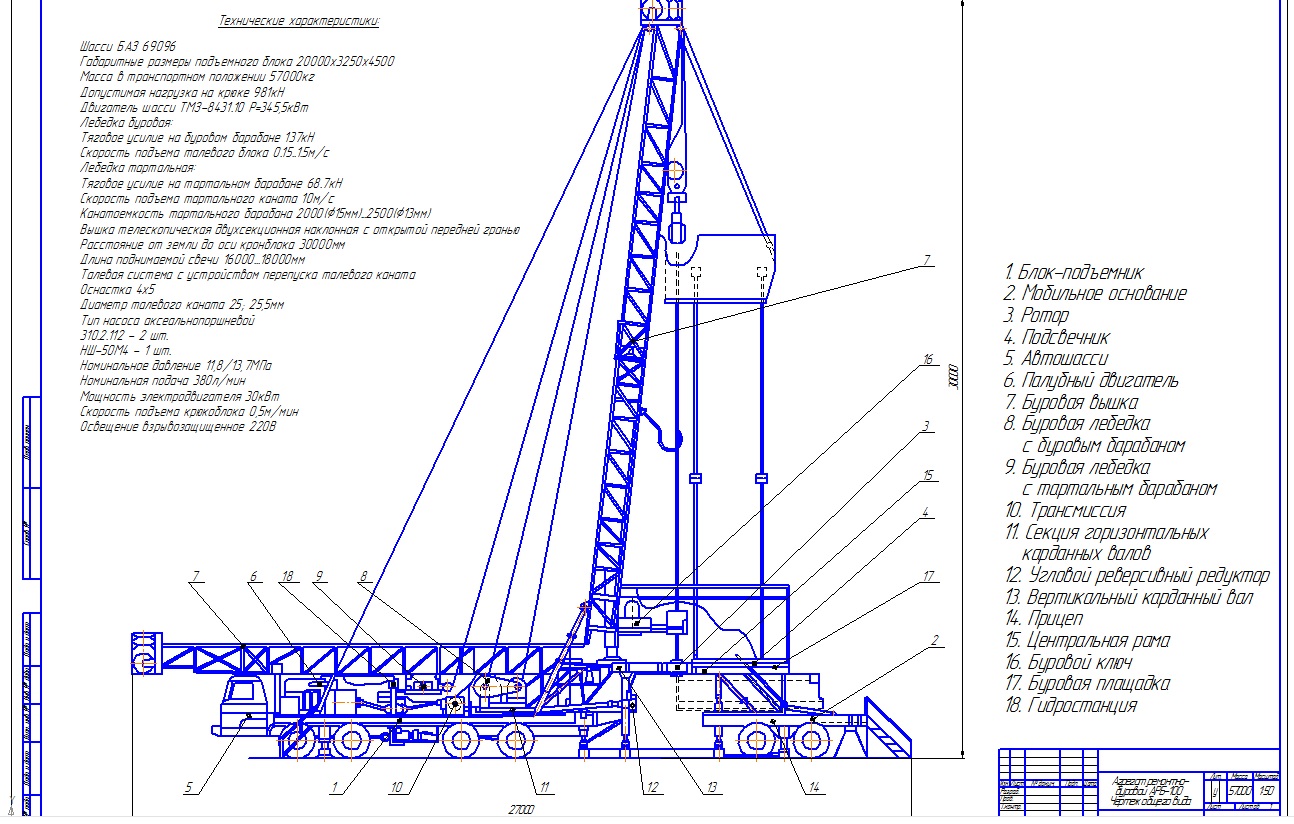

Состав: Вид общий (ВО) Язык документа

Софт: КОМПАС-3D 14

Каталог / Промышленность / Агрегат ремонтно-буровой АРБ 100

Просмотр файлов
Агрегат ремонтно- буровой АРБ-100.cdw
