Аппарат использователь теплоты нейтрализации (ИТН)

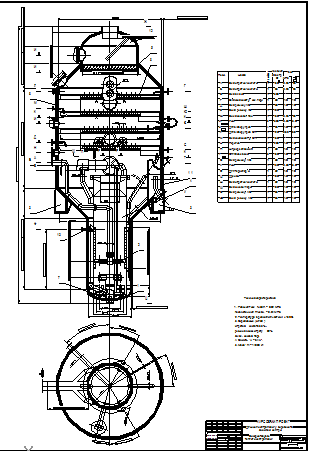

Загальний вигляд апарату використовувача теплоти нейтралізації, який використовується у виробництві амонійної селітри. Наявна специфікація.

Технічна характеристика
1. Робочий тиск Рнадл. = 0,02 МПа,
пневматичний Рпневм. = 0,04 МПа.
2. Температура в реакційній частині +132 С.
3. Середовище (склад):
нітратна кислота 55 %,
розчин амонію нітрату 82 %
аміак , сокова пара.
4. Ємність: V = 64 м³.
5. Маса: m = 14900 кг.

Состав: Вид общий (ВО), Спецификация Язык документа

Софт: Компас v12

Каталог / Промышленность / Аппарат использователь теплоты нейтрализации (ИТН)

Просмотр файлов
zrazok.cdw
