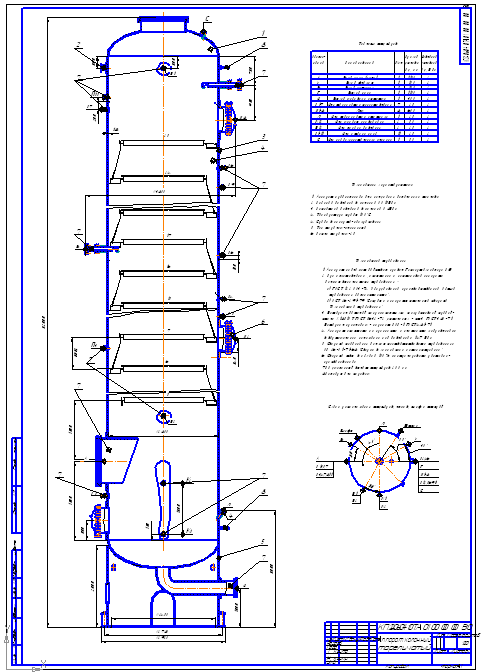

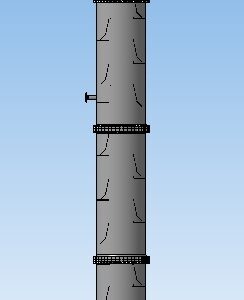

Аппарат колонный тарельчатый

Ректификационная колонна — аппарат, предназначенный для разделения жидких смесей.Данная колонна с клапанными тарелками.

1. Аппарат предназначен для получения дизельного топлива
2. Рабочее давление в колонне 0.015МПа
3. Расчетное давление в колонне 0.8МПа
4. Температура среды 100 С
4. Среда в аппарте-неагресивная
5. Тип тарелок-клаппаные
6. Число тарелок-25

Исходные данные.
Вариант: 3.
Тип контактного устройства тарелки: клаппаные тарелки.
Географический район: Центральный край.
Температура парогазовой фазы: t = 100 0С
Условия ведения технологического процесса: Р = 0,015 МПа
Число ступеней: 25
Расход газа: 15 м^3/с
Плотность орошения: 10*10 м^3/м^2 с
Число циклов нагружения:
Эксплуатационная N_э=150
В цикле технических остановок N_то=35
В цикле КИПиА N_кип=40
В цикле аварий N_ас=20
Число гидравлических испытаний N_ги=15

Состав: ВО и спецификация, ПЗ Язык документа

Софт: Компас v12
