Аппарат выпарной с естественной циркуляцией NaCl

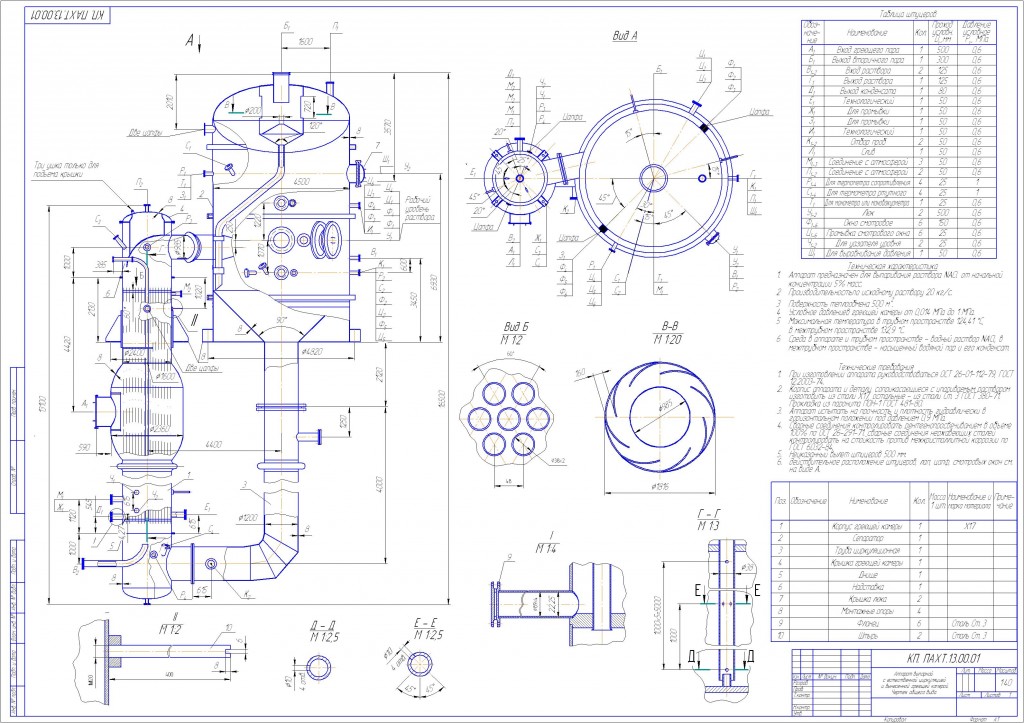

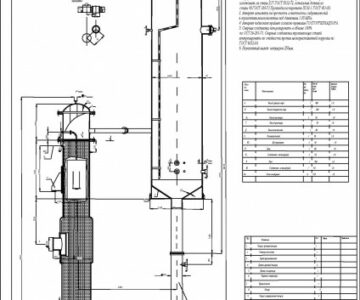

Аппарат выпарной с естественной циркуляцией и вынесенной греющей камерой. Чертеж общего вида.

Техническая характеристика
1 Аппарат предназначен для выпаривания раствора NACl от начальной концентрации 5% масс.
2 Производительностьпо исходному раствору 20 кг/с.
3 Поверхность теплообмена 500 м .
4 Условное давлениев греющей камеры от 0,014 МПа до 1 МПа.
5 Максимальная температура в трубном пространстве 124,41 С, в межтрубном пространстве 132,9 С.
6 Среда в аппарате и трубном пространстве - водный раствор NACl, в межтрубном пространстве - насыщенный водяной пар и его конденсат.

Состав: общий вид Язык документа
