Автоцистерна нефтепромысловая АНЦ-5640-03

Автоцистерна нефтепромысловая АЦН-5640-03 Модификация под маслозаправщик

Автоцистерна предназначена для транспортирования нефти, в т. ч нефтешламов и загрязненных нефтепродуктов, соляных растворов и других неагрессивных технологических жидкостей в условиях умеренного макроклиматического района по ГОСТ 16350-80.
Климатическое исполнение - У, категория размещения - 1 по ГОСТ 15150-69, при рабочей температуре воздуха от минус 40 до плюс 40 оС.

Технические характеристики
Назначение - для технического обслуживания и зачистки редукторов станков качалок и др. механизмов от грязи, промывки и замены чистым маслом во всех климатических зонах при температуре окружающего воздуха от -20 С до +45 С.
1.Шасси КамАЗ-43114-1912-15 (АBS, EVRO-2)
2. Вместимость цистерны, куб.м:
- 1 секции (чистое масло) 4,6
- 2 секции (смывочная жидкость) 0,7
- 3 секция (шлам) 1,4
3. Макс. глубина забора шламов, м, не менее 4,0
4. Производительность вакуум-компрессора, куб.м/час 200
5. Макс. подача раздадочного насоса, л/мин 72
6. Максимальный напор раздаточного насоса, МПа 1,0
6. Полная масса, кг 15750

Состав: Вид общий А1х2, Спецификация Язык документа

Софт: Компас v12

Каталог / Промышленность / Нефть и Газ / Автоцистерна нефтепромысловая АНЦ-5640-03

Просмотр файлов
172.00.00.000.spw
АЦН-5640-04 Общ вид л2 (КО503).cdw

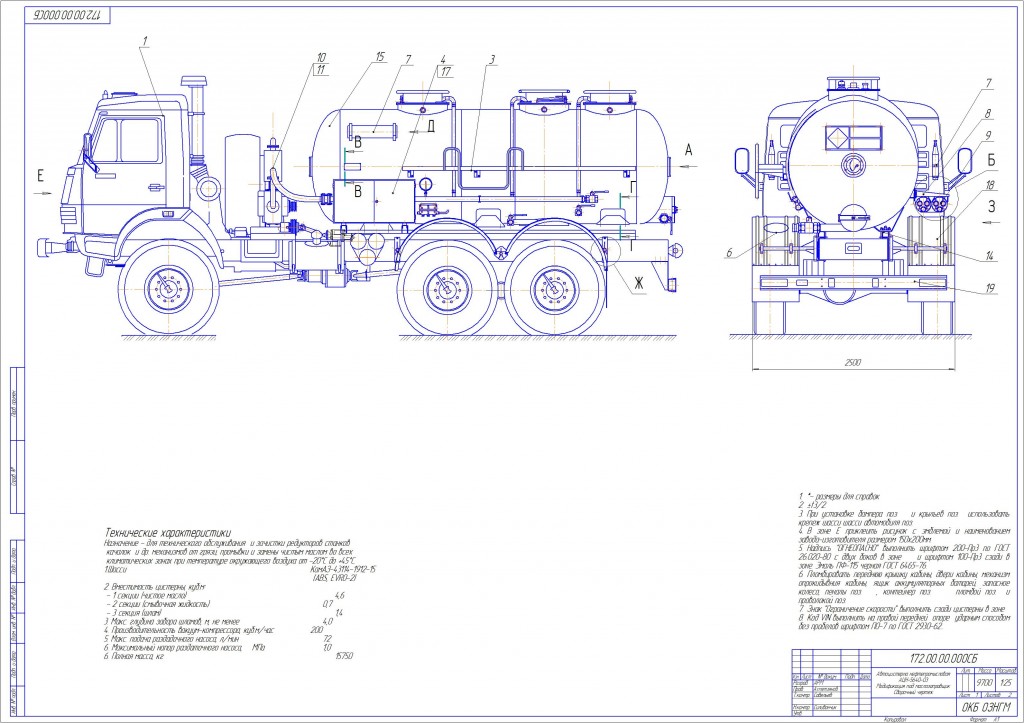

АЦН-5640-04 с ДЗК Общ вид л1.cdw
