Операция Укомплектация-2

Батарейный циклон типа БЦ-2-5 (3+2)

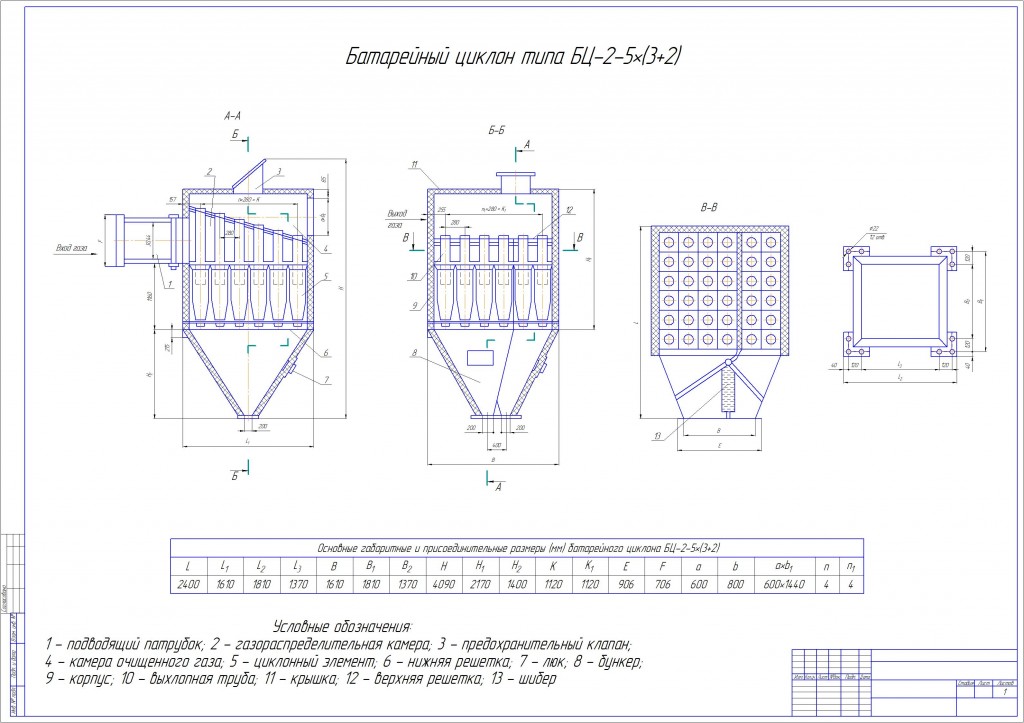

Батарейний циклон в даний час є найбільш поширеним типом золовловлювача в котельних установках малої і середньої потужності. У батарейному циклоні уловлюється 75 - 85% золи, що поступила до нього. Батарейний циклон типу БЦ-2-5(3+2) (рисунок 5.1) є золовловлючим апаратом, в якому очищення газу відбувається в паралельно включених циклонних елементах не великого діаметра (мультициклони). У циклонний елемент включений корпус (9) , кришка (11) , є запобіжний клапан (3). Через патрубок, що підводить (1), запилений газ попадає в газорозподільну камеру (2), розташовану між двома трубними ґратами (6) і (12), звідки газ надходять у циклонний елемент (5), за допомогою люка (7) зола відділяється від газу й зсипається в бункер (8) , камера очищеного газу (4). Вихід очищеного газу відбувається через вихлопну трубу (10).

Состав: сборочный чертеж Язык документа

Софт: Компас v12, СDW

Каталог / Промышленность / Инженерная Экология / Батарейный циклон типа БЦ-2-5 (3+2)

Просмотр файлов
Третий.cdw
