Промотур КОМПАС v17

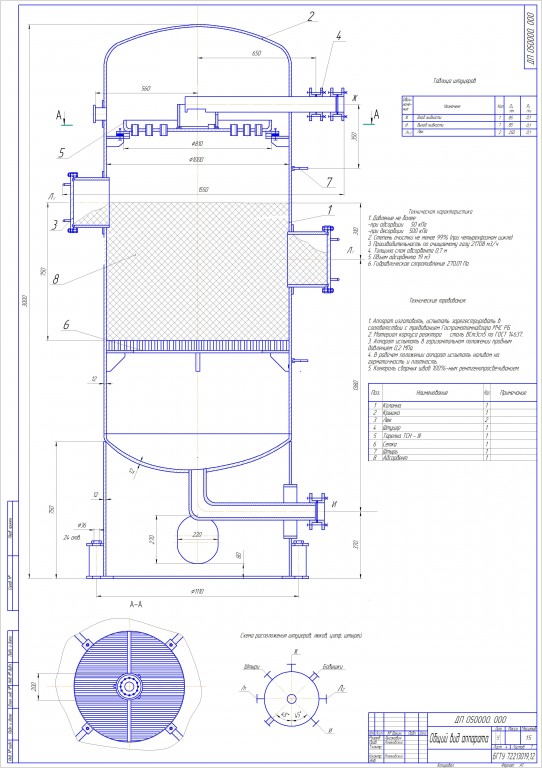

Чертеж адсорбера

Техническая характеристика
1. Давление не более:
-при адсорбции 50 кПа
-при десорбции 500 кПа
2. Степень очистки не менее 99% (при четырехфазном цикле)
3. Производительность по очищаемому газу 21708 м3/ч
4. Толщина слоя абсорбента 0,7 м
5. Объем адсорбента 19 м3
6. Гидравлическое сопротивление 270.01 Па

Состав: ВО Язык документа

Софт: Компас v11

Каталог / Промышленность / Чертеж адсорбера

Просмотр файлов
5 адсорбер.cdw
5 адсорбер.bak
