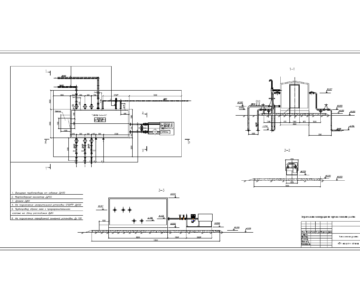

Чертеж автоматической групповой замерной установки

Установки предназначены для периодического определения по программе количества жидкости, добываемой из нефтяных скважин, и контроля их работы на нефтяных месторождениях. Эксплуатационное назначение установок заключается в обеспечении контроля за технологическими режимами работ нефтяных скважин.

Установка состоит из двух блоков: технологического и аппаратурного. Блоки изготовлены из трехслойных металлических панелей типа «сэндвич» с утеплителем из пенополиуретана или из базальтового утеплителя. В помещении предусмотрены освещение, вентиляция и обогрев.

В технологическом блоке размещены:
замерный сепаратор
переключатель скважин многоходовый ПСМ
счетчик жидкости ТОР
регулятор расхода
привод гидравлический
запорная арматура.

Состав: Сборочный чертеж (СБ) Язык документа

Софт: AutoCAD

Каталог / Промышленность / Нефть и Газ / Чертеж автоматической групповой замерной установки

Просмотр файлов
4 of 10 2008 + спецификация.dwg
