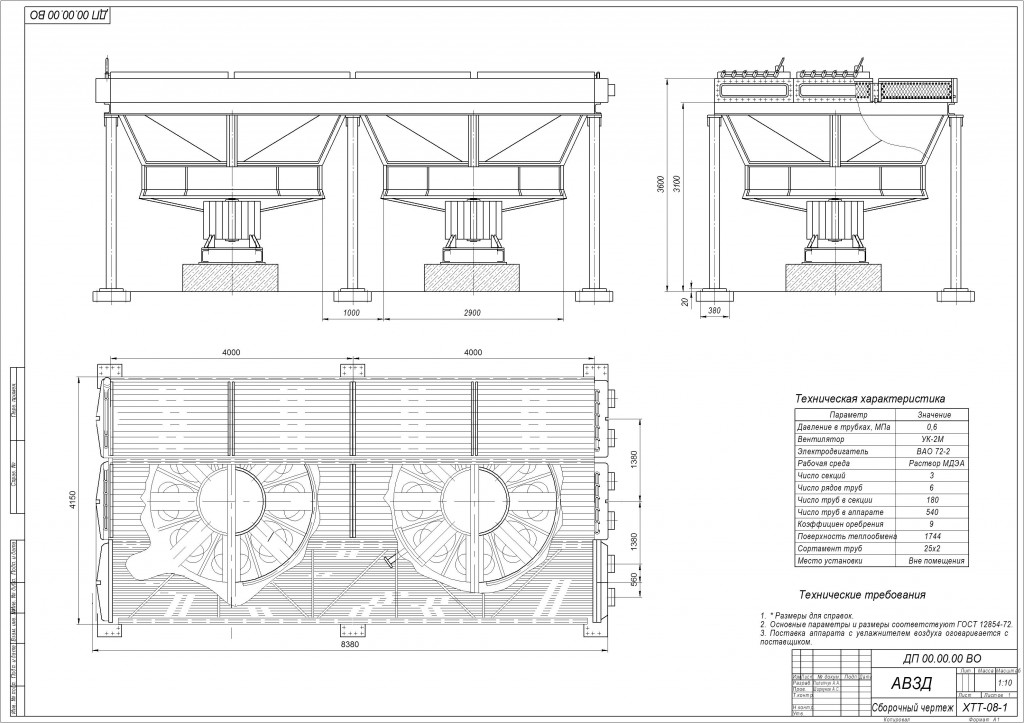

Чертеж АВЗД

Чертеж Аппарата воздушного охлаждения для установки Газо фракционирующей установки. ХТТ-08-1

Техническая характеристика:
Давление в трубках, МПа 0,6
Вентилятор УК-2М
Электродвигатель ВАО 72-2
Рабочая среда Раствор МДЭА
Число секций 3
Число рядов труб 6
Число труб в секции 180
Число труб в аппарате 540
Коэффициент оребрения 9
Поверхность теплообмена 1744
Сортамент труб 25х2
Место установки Вне помещения

Состав: ВО Язык документа

Софт: Компас v12

Просмотр файлов
Чертеж АВЗД.jpg
Чертеж АВЗД.cdw
