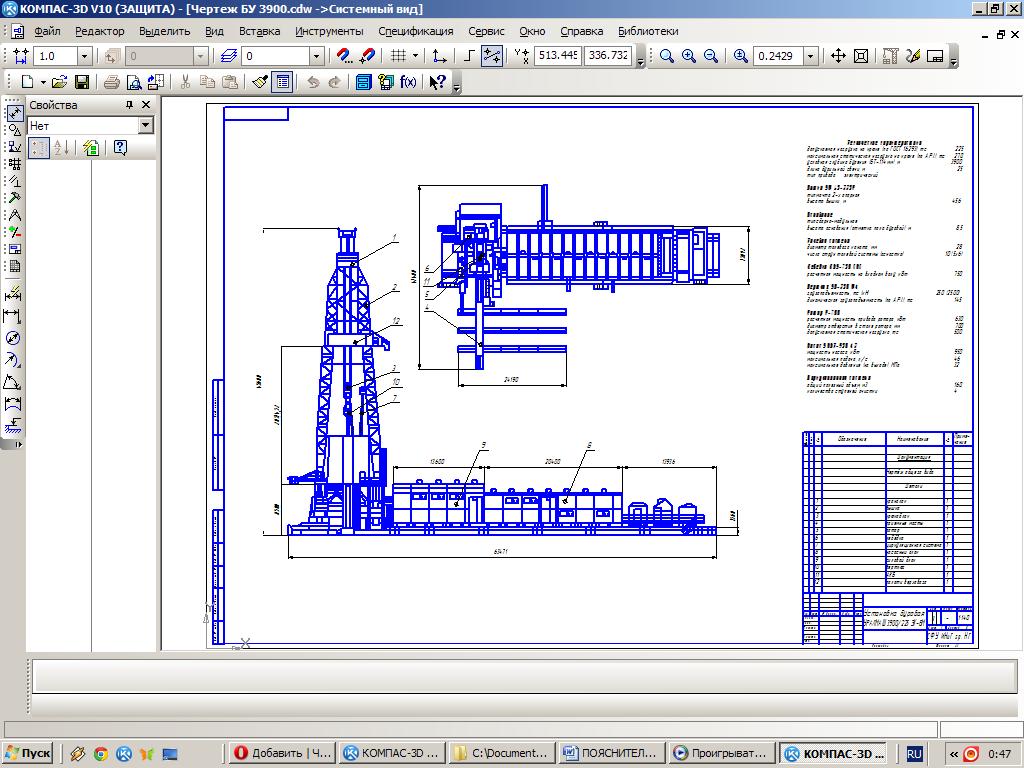

Чертеж БУ 3900

Буровые установки БУ3900 с тиристорным приводом основных механизмов, в блочно- модульном исполнении предназначены для бурения нефтяных и газовых скважин турбинным и роторным способами в электрифицированных и неэлектрифицированных районах при температуре окружающего воздуха от минус 45°С до плюс 40°С. Питание буровой установки БУ3900/225 ЭПК-БМ осуществляется от промышленной электросети переменного тока напряжением 6000 В, частотой 50 Гц, буровой установки БУ3900/225 ДЭП-БМ - от дизель – Электростанции мощностью 1000 кВт, напряжением 690В, частотой 50 Гц.
Отметка пола буровой от уровня земли, м 8,5
Ёмкость подсвечников при установке бурильных труб с замками Ф 178 мм, свечей, шт 198
Допускаемая нагрузка на подроторные балки, кН 2250
Просвет от уровня земли до подроторных балок для монтажа ПВО, м 7,1
Конструктивная особенность модульное исполнение
Вышка А-образная, секционная, трубчатая, с четырехгранным сечением ног, со встроенными маршевыми лестницами и встроенным механизмом подъема: номинальная длина свечи, м 23,8-25
полезная высота вышки, м 41,6
Допускаемая скорость ветра для вышки без растяжек, м/с: а) в рабочем состоянии при нагрузке на крюке 16
б) в нерабочем состоянии 20
Циркуляционная система блочно-модульная. Безамбарная
Полный объем ёмкостей под буровой раствор, размещенный в эшелоне, м3 160
Полный объём под буровой раствор вне эшелона, м3 100
Количество ступеней очистки вибросито пескоотделитель илоотделитель центрифуга 4
Система обогрева рабочих мест смешанная (электрообогрев и парообогрев)
Система пневматического управления Количество компрессоров 3
Давление воздуха, мПа 0,8+0,03
Производительность одного компрессора, м3 / мин 5
Суммарный объём воздухосборников, м3 6,6
Средства механизации: автоматический буровой ключ КБС-П
вспомогательная лебедка г/п, кН 50
консольно-поворотный кран г/п, кН 31,32
регулятор подачи долота, шт 1
приспособление для выброса труб на мостки, шт 1
таль электрическая грузоподъёмностью 20 кН, шт 1
тали ручные грузоподъёмностью 10 кН, шт 4
приспособление для подвески блока превенторов, шт 1
таль ручная передвижная г/п 50 кН 2
монорельс для подачи ПВО к устью г/п, кН 50
монорельс для обслуживания компрессорного блока г/п, кН 10
пневмораскрепитель, шт 2
приспособление для аварийной эвакуации верхового рабочего, канатного типа, шт 1
механизм для подачи труб на приёмный мост, шт 1
пневмоклинья, встроенные в ротор ПКР 560 М
приспособление для установки квадрата с вертлюгом в шурф, шт 1
механизм открывания ворот, шт 1
монорельс для подвески тали шнека г/п 20 кН, шт 1
Передвижение блоков и модулей на кусте осуществляется в эшелоне на колесных тележках гидравлическими толкателями по рельсовым опорам просвет, обеспечиваемый при съезде со скважины, м 4,0
Высота выравнивания вышечного блока встроенными гидродомкратами, м 0,5
Давление на грунт от блоков буровой установки в процессе эксплуатации и передвижках, кг/см2 1
Транспортировка буровой установки между кустами осуществляется модулями на: полуприцепах типа МА3 5247Г. ЧМЗАП-9906П; передвижной платформой типа ПП 40 Б р; трубовозе типа Урал-375; других транспортных средствах, соответствующих массе и габаритам модулей. Отдельные узлы перевозятся на универсальном транспорте
Масса оборудования, без металлоконструкций модулей (котельной), т 994,05
Масса буровой установки, т 1035,3

Состав: ВО

Софт: Компас v12
