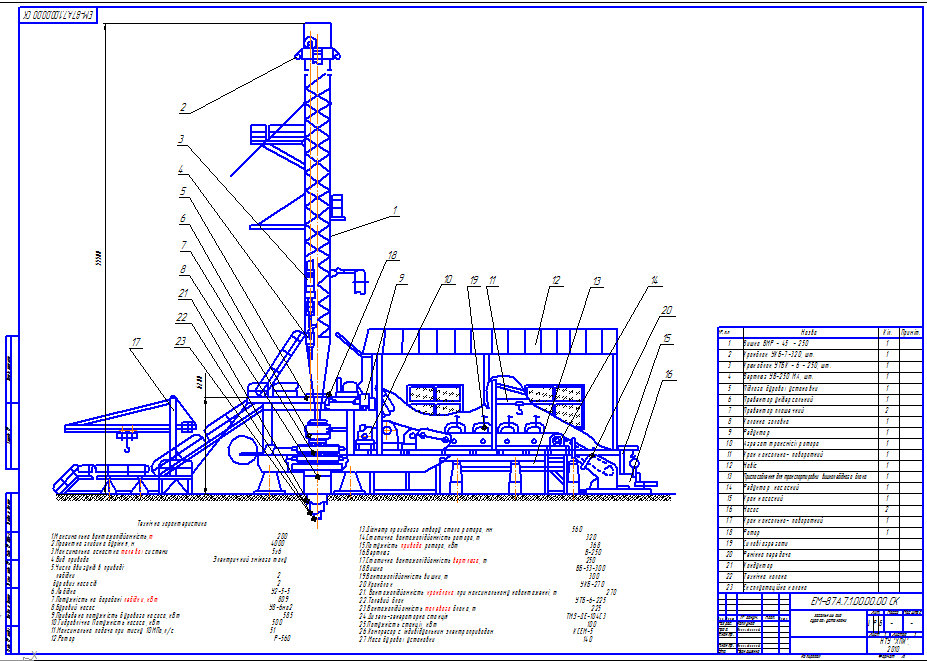

Чертеж буровой установки

Буровая установка или буровая — комплекс бурового оборудования и сооружений, предназначенных для бурения скважин. Состав узлов буровой установки, их конструкция определяется назначением скважины, условиями и способом бурения.

Нефтяная буровая вышка
Наземная буровая установка для разведки и разработки месторождений нефти и газа в общем виде включает следующее оборудование:
Буровая вышка,
Буровая лебёдка,
Система верхнего привода или ротор с вертлюгом,
Буровой ключ
Шпилевая катушка
Буровые насосы,
Емкости,
Оборудование для приготовления бурового раствора,
Оборудование очистки бурового раствора от шлама,
Цементировочный агрегат
Противовыбросовое оборудование
Мостки и склад хранения буровых труб, трубный кран,
Генератор для обеспечения работы электроприводов оборудования и др.

Технічна характеристика
1.Максимальна вантажопідйомність,т 200
2.Проектна глибина буріння, м 4000
3.Максимальна оснастка талевої системи 5х6
4.Вид привода Электричний зміного току
5.Число двигунів в приводі: лебідки 2 бурових насосів2
6.Лебідка У2-5-5
7.Потужність на барабані лебідки, кВт 809
8.Буровий насос У8-6ма2
9.Приведена потужність бурового насоса, кВт 585
10.Гидравлічна Потужність насоса, кВт 500
11.Максимальна подача при тиску 10МПа,л/с 51
12.Ротор Р-560
13.Діаметр прохідного отвору стола ротора, мм 560
14.Статична вантажопідйомність ротора, т 320
15.Потужність привода ротора, кВт368
16.Вертлюг В-250
17.Статична вантажопідйомність вертлюга, т250
18.Вишка ВБ-53-300
19.Вантажопідйомність вишки, т 300
20.Кронблок УКБ-270
21. Вантажопідйомність кронблока при максимальному навантаженні, т270
22.Талевий блок УТБ-6-225
23.Вантажопідйомність талевого блока, т225
24.Дизель-генераторна станція ТМЗ-ДЕ-104С3
25.Потужність станції, кВт 100
26.Компресор с індивідуальним электроприводом КСЕМ-5
27.Маса бурової установки 140
