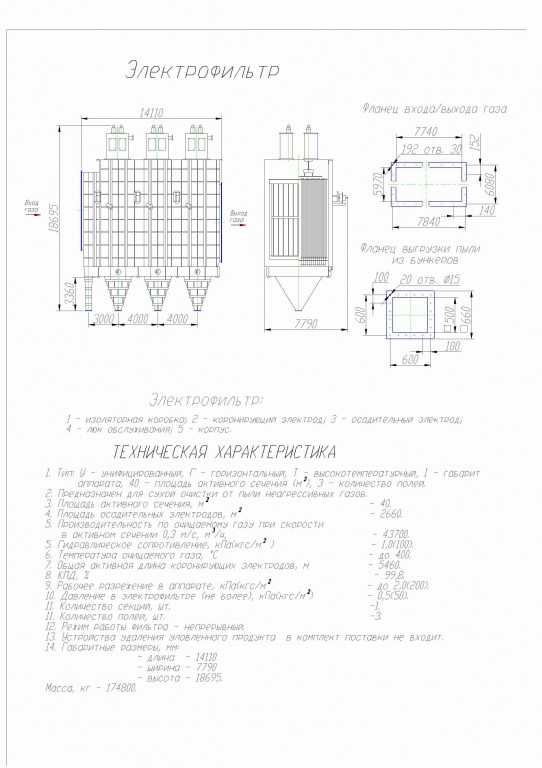

Чертеж электрофильтра

Электрофильтры предназначены для высокоэффективной очистки технологических газов и аспирационного воздуха от твердых и туманообразных загрязнений (пыли и туманов), выделяющихся при технологических процессах (сушке, обжиге, агломерации, сжигании топлива и т. д.) в энергетике, черной и цветной металлургии, химической и нефтяной промышленности и др.
Электрофильтры - аппараты с корпусами прямоугольной или цилиндрической формы. Внутри корпусов смонтированы осадительные и коронирующие электроды различной конструкции (в зависимости от назначения, области применения аппарата и специфики улавливаемого продукта), а также механизмы встряхивания электродов или системы их промывки, изоляторные узлы, газораспределительные устройства и т. п.
Коронирующие электроды подключены к высоковольтному источнику питания выпрямленным током.

В зависимости от вида улавливаемых частиц и способа их удаления с электродов электрофильтры подразделяются на сухие и мокрые. В сухих электрофильтрах для очистки поверхности электродов от пыли используются механизмы встряхивания ударно-молоткового типа. Пыль из сборных бункеров выводится в сухом виде.
В мокрых электрофильтрах очистка поверхности электродов от пыли осуществляется промывкой водой. В электрофильтрах, предназначенных для очистки газов от туманов кислот и смол, уловленные продукты с поверхности пластинчатых электродов удаляются самотеком, а в трубчатых электофильтрах - самотеком с периодической промывкой слабой кислотой.
Производительность электофильтра по очищенному газу зависит от величины его активного сечения и скорости газа в этом сечении.

Состав: Вид общий (ВО) Язык документа

Софт: DWG, AutoCAD 2007

Каталог / Промышленность / Чертеж электрофильтра

Просмотр файлов
electrofilt.dwg
