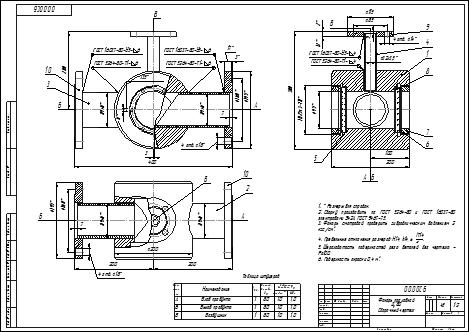

Чертеж фонаря проходного Ду80

Фонарь смотровой трубопроводный относится к классу вспомогательной трубопроводной арматуры и предназначается для осуществления визуального контроля прохождения рабочих сред по трубопроводу.

Фонари применяются на трубопроводах, имеющих диаметр условного прохода среды от 20 до 200 мм.

При этом температура рабочей среды может составлять от -20° C до +300°C, а ее давление должно находиться в пределах 0,04 - 1,6 МПа.

Фонарь смотровой, в соответствии со своей конструкцией, позволяет определять лишь наличие либо отсутствие потока рабочей среды, но не может определять количественные числовые показатели этого потока. Никаких выходных показаний либо сигналов такие устройства не выдают. Просто при отсутствии потока рабочей среды вмонтированная в устройство вертушка остается неподвижной. Появляющийся в трубопроводе поток, приводит вертушку в движение, что и является показателем наличия потока. Это является серьезным недостатком в работе смотровых фонарей.

Вместе с тем смотровые фонари просты и надежны по конструкции, долговечны и не требуют сложного ухода при их эксплуатации. Еще одним серьезным преимуществом этих приборов является то, что они не критичны к своей установке и сохраняют работоспособность в любом положении.

Состав: Сборочный чертеж(СБ), Спецификация, Детали Язык документа

Софт: Компас v13

Каталог / Промышленность / Чертеж фонаря проходного Ду80

Просмотр файлов
00.00 Спецификация.spw
00.00СБ Сборочный чертеж.cdw
00.01 Корпус.cdw
00.02 Патрубок.cdw
00.05 Прокладка.cdw
00.06 Шайба прижимная.cdw
00.07 Гайка М125х3.cdw
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта.
