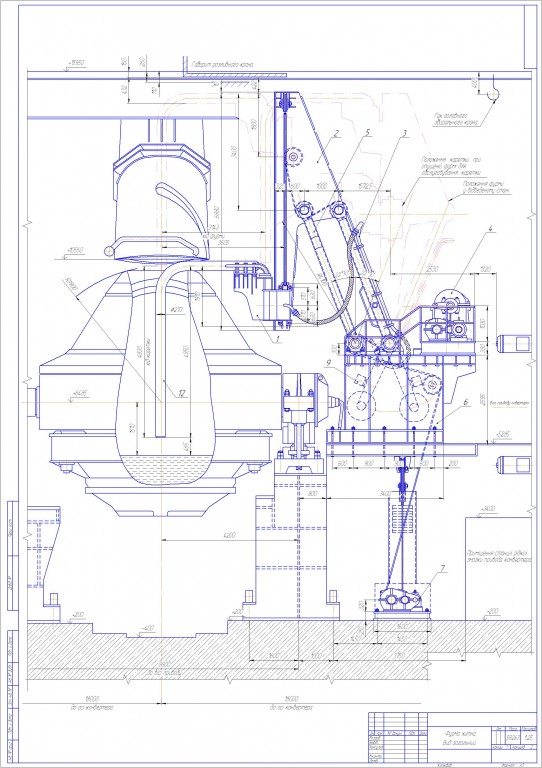

Чертеж качающейся фурмы

Два чертежа качающейся фурмы формата А1, узел вала рычагов формата А1. на все чертежи есть спецификации.
Техническая характеристика.
1. Хід каретки фурми у вертикальній площині, мм 4830
2. Хід фурми в горизонтальній площині, мм 3143
3. Кут хитання важелів фурми, град 45
4. Лінійна швидкість підйому каретки фурми, м/с 0,3
5. Час підйому фурми, с 14,5
6. Лінійна швидкість хитання фурми, м/с 0,21
7. Час підведення (відводу) фурми у вихідне положення, с 15
Характеристика механізму підйому фурми
8. Діаметр барабана лебідки, мм 450
9. Тягове зусилля на канаті, т 7,5
10. Швидкість каната, м/с 0,33
11. Канатоємність барабана 12м 2
12. Діаметр каната, мм 17,5 (24)

Состав: Чертеж качающейся фурмы (ВО) два вида, узел вала рычагов (ВО), спецификации Язык документа

Софт: Компас v14

Каталог / Промышленность / Металлургия / Чертеж качающейся фурмы

Просмотр файлов
Качающаяся фурма/
Качающаяся фурма/Узел вала рычагов_А1.cdw
Качающаяся фурма/Узел вала рычагов_СПЕЦИФ.cdw
Качающаяся фурма/фурма_А1.cdw
Качающаяся фурма/фурма_А1.jpg
Качающаяся фурма/фурма_А1_2.cdw
Качающаяся фурма/фурма_СПЕЦИФ.cdw
