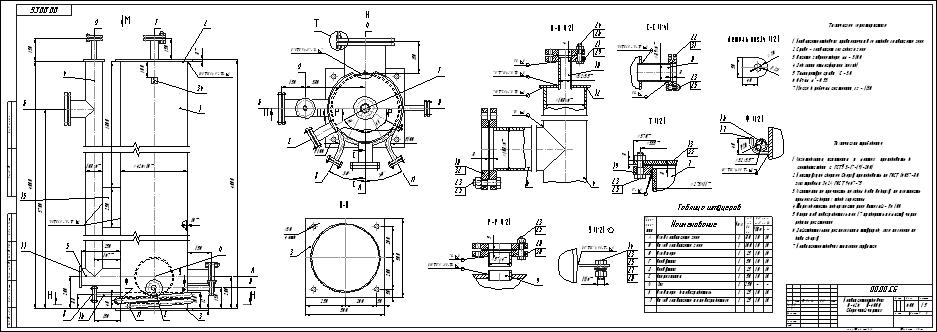

Чертеж конденсатоотводчика Д=426 Н=4000

Конденсатоотводчик предназначен для отвода конденсата коксового газа. Диаметр 426 мм, высота 4000 мм, высота гидрозатвора 3100 мм.

Техническая характеристика
1. Конденсатоотводчик предназначен для отвода конденсата газа.
2. Среда - конденсат коксового газа.
3. Высота гидрозатвора, мм - 3100.
4. Давление атмосферное (налив).
5. Температура среды, С - 30.
6. Объём, м - 0.53.
7. Масса в рабочем состоянии, кг - 1130.

Состав: Сборочный чертеж(СБ), Спецификация, Язык документа

Софт: Компас V13
