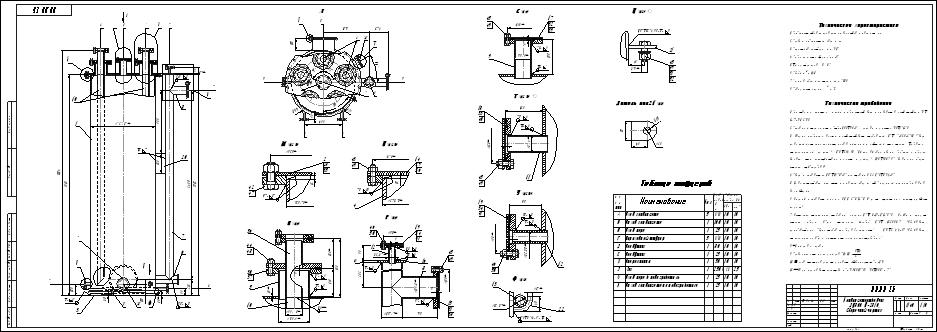

Чертеж конденсатоотводчика Ду800 Н=2810

Конденсатоотводчик предназначен для отвода конденсата коксового газа. Условный диаметр - 800, высота - 2810 мм, гидрозатвор - 2610 мм. Давление атмосферное.

Техническая характеристика
1. Конденсатоотводчик предназначен для отвода конденсата газа.
2. Среда - конденсат коксового газа.
3. Высота гидрозатвора, мм - 2610.
4. Давление - атмосферное (налив).
5.Температура среды, С - 30.
6. Объём, м - 1,41.
7. Масса в рабочем состоянии, кг - 2550.
8. Поверхность окраски, м - 12.

Состав: Сборочный чертеж(СБ), Спецификация Язык документа

Софт: Компас V13

Каталог / Промышленность / Чертеж конденсатоотводчика Ду800 Н=2810

Просмотр файлов
00.00.spw
00.00СБ.cdw
