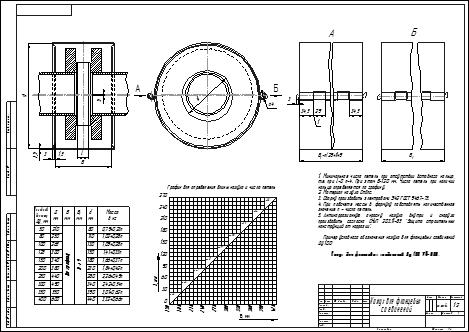

Чертеж кожуха для фланцевых соединений

Кожух предназначен для защиты фланцевых соединений от коррозии.
Кожух для фланцевых соединений Ду 100 ТН-808.
1.Минимальное число петель при отсутствии вставного кольца, т.е. при l=0 n=4. При этом В=120 мм. Число петель при наличии кольца определяется по графику.
2.Материал кожуха Ст3пс.
3.Сварку производить электродами Э42 ГОСТ 9467-75.
4.При подсчете массы в формулу подставлять количественное значение n - число петель.
5.Антикоррозионную окраску кожуха внутри и снаружи производить согласно СНиП 2.03.11-85 "Защита строительных конструкций от коррозии".

Состав: Сборочный чертеж(СБ) Язык документа
