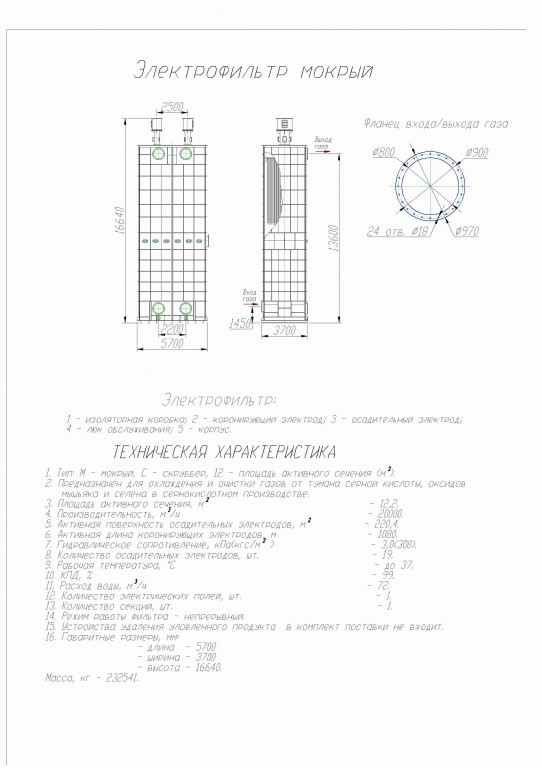

Чертеж мокрого электрофильтра

Тип элекрофильтра: мокрый,скруббер.
Предназначен для охлаждения и очистки газов от тумана серной кислоты, оксидов мышьяка и селена в сернокислотном производстве.
В мокрых электрофильтрах очистка поверхности электродов от пыли осуществляется промывкой водой. В электрофильтрах, предназначенных для очистки газов от туманов кислот и смол, уловленные продукты с поверхности пластинчатых электродов удаляются самотеком, а в трубчатых электофильтрах - самотеком с периодической промывкой слабой кислотой.
Производительность электофильтра по очищенному газу зависит от величины его активного сечения и скорости газа в этом сечении.

Техническая характеристика:
1. Тип: М - мокрый, С - скруббер, 12 - площадь активного сечения (м²).
2. Предназначен для охлаждения и очистки газов от тумана серной кислоты, оксидов мышьяка и селена в сернокислотном производстве.
3. Площадь активного сечения - 12,2.
4. Производительность, м³/ч - 20000.
5. Активная поверхность осадительных электродов, м² - 220,4.
6. Активная длина коронирующих электродов, м - 1080.
7. Гидравлическое сопротивление, кПа(кгс/м² ) - 3,0(300).
8. Количество осадительных электродов, шт. - 19.
9. Рабочая температура, °С - до 37.
10. КПД, % - 99.
11. Расход воды, м³/ч - 72.
12. Количество электрических полей, шт. - 1.
13. Количество секций, шт. - 1.
14. Режим работы фильтра - непрерывный.
15. Устройства удаления уловленного продукта в комплект поставки не входит.
16. Габаритные размеры, мм: длина - 5700, ширина - 3700, высота - 16640.
Масса, кг - 232541.
