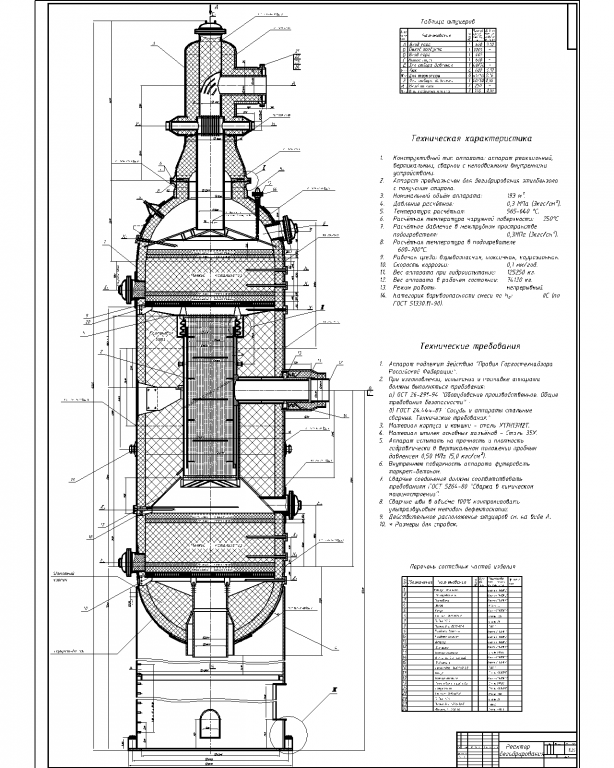

Чертеж общего вида реактора дегидрирования этилбензола

1.Конструктивный тип аппарата: аппарат реакционный, вертикальный, сварной с неподвижными внутренними устройствами.
2.Аппарат предназначен для дегидрирования этилбензола с получением стирола.
3.Номинальный объём аппарата: 193 м³.
4.Давление расчётное: 0,3 МПа (3кгс/см²).
5.Температура расчётная: 565-640 °С.
6.Расчётная температура наружной поверхности: 250°С
7.Расчётное давление в межтрубном пространстве подогревателя: 0,3МПа (3кгс/см²).
8.Расчётная температура в подогревателе 600-700°С.
9.Рабочая среда: взрывоопасная, токсичная, коррозионная.
10.Скорость коррозии:0,1 мм/год.
11.Вес аппарата при гидроиспытании: 125250 кг.
12.Вес аппарата в рабочем состоянии: 74120 кг.
13.Режим работы: непрерывный.
14.Категория взрывоопасности смеси по Н₂: IIС (по ГОСТ 51330.11-90).

Состав: Вид общий (ВО) Язык документа

Софт: AutoCAD
