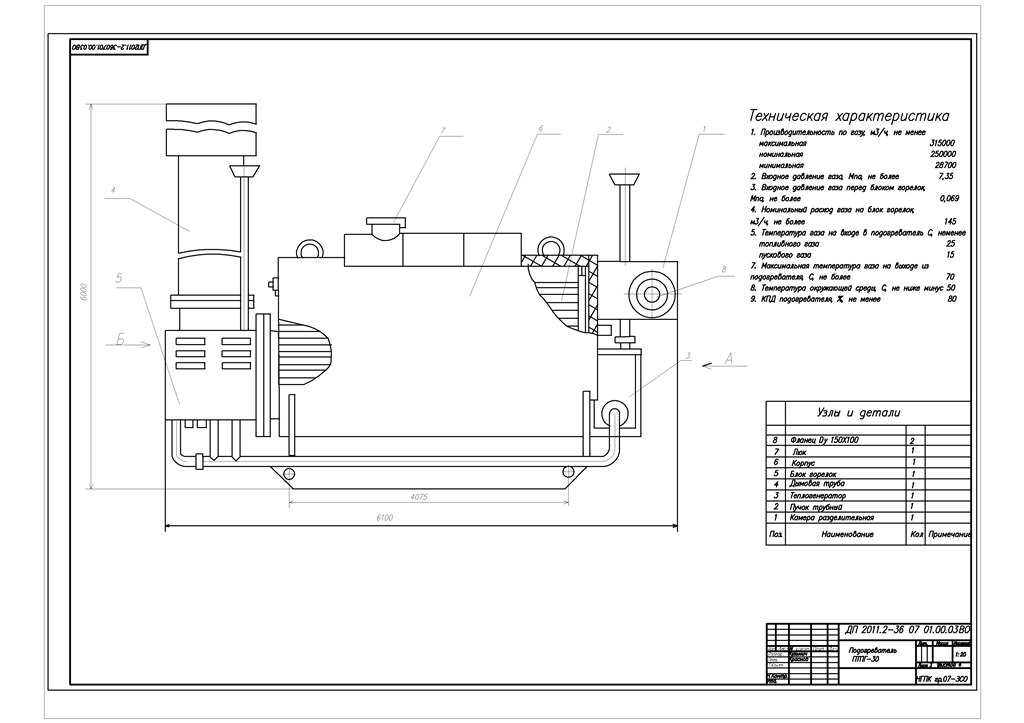

Чертеж подогреватель ПТПГ-30

Подогреватель топливного и пускового газа для непрямого нагрева природного газа смесь диэтиленгликоль-вода.

Техническая характеристика
1. Производительность по газу, м3/ч, не менее
максимальная 315000
номинальная 250000
минимальная 28700
2. Входное давление газа, Мпа, не более 7,35
3. Входное давление газа перед блоком горелок,
Мпа, не более 0,069
4. Номинальный расход газа на блок горелок,
м3/ч, не более 145
5. Температура газа на входе в подогреватель С, неменее
топливного газа 25
пускового газа 15
7. Максимальная температура газа на выходе из
подогревателя, С, не более 70
8. Температура окружающей среды, С, не ниже минус 50
9. КПД подогревателя, %, не менее 80

Состав: ВО

Софт: AutoCAD, DWG

Каталог / Промышленность / Нефть и Газ / Чертеж подогреватель ПТПГ-30

Просмотр файлов
птпг-30 лист 1.dwg
