Чертеж подогревателя водо-смоляной эмульсии

Подогреватель предназначен для подогрева водо-смоляной эмульсии в сборнике. Среда - водяной пар. Рабочее давление водяного пара 0,4 МПа. Расчетное давление для подогревателя 1,0 МПа. Давление гидравлического испытания 1,33 МПа.

Техническая характеристика
1. Подогреватель предназначен для подогрева водо-смоляной эмульсии в сборнике.
2. Среда - водяной пар.
3. Рабочее давление водяного пара , МПа ( кгс/см ) 0,4 (4)
4. Расчетное давление для подогревателя, МПа ( кгс/см ) 1,0 (10,0)
5. Давление гидравлического испытания, МПа ( кгс/см ) 1,33 (13,3)
4. Температура пара , С 160
5. Длина трубного пучка , мм 2000
6. Количество труб в пучке , шт 30
7. Объём подающей части распределительной камеры, м (л) 0,021 (21,0)
8. Объём собирающей части распределительной камеры, м (л) 0,021 (21,0)
9. Поверхность нагрева , м 9,0
10. Габаритные размеры ,мм 535х856х2620.

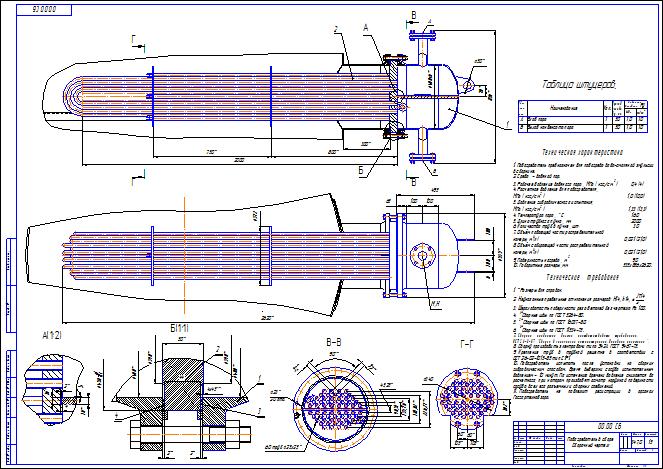

Состав: Сборочный чертеж(СБ), Спецификация, Детали Язык документа

Софт: Компас v13
