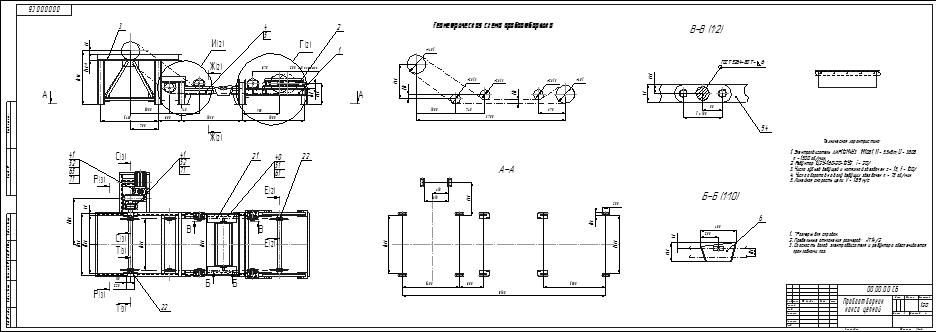

Чертеж пробоотборника кокса цепного

Данный пробоотборник предназначен для отбора проб кокса перед погрузкой в вагоны. Пробы захватываются корцом изпотока и нагружаются в специальные передвижные тележки, которые вручную отвозят в коксопробную.

Техническая характристика:
1. Электролвигатель АИР112М4У3 1М1081, N = 5.5кВт, U = 380В п = 1500 об/мин.
2. Редуктор 1Ц2У-160-20-12У2, i = 20/
3. Число зубьев ведущей и натяжной звездочек z = 15; t = 100/
4. Число оборотов на валу ведущих звездочек п = 75 об/мин
5. Линейная скорость цепи V = 1.89 м/с

Состав: Сборочный чертеж(СБ), Спецификация Язык документа

Софт: Компас v13
