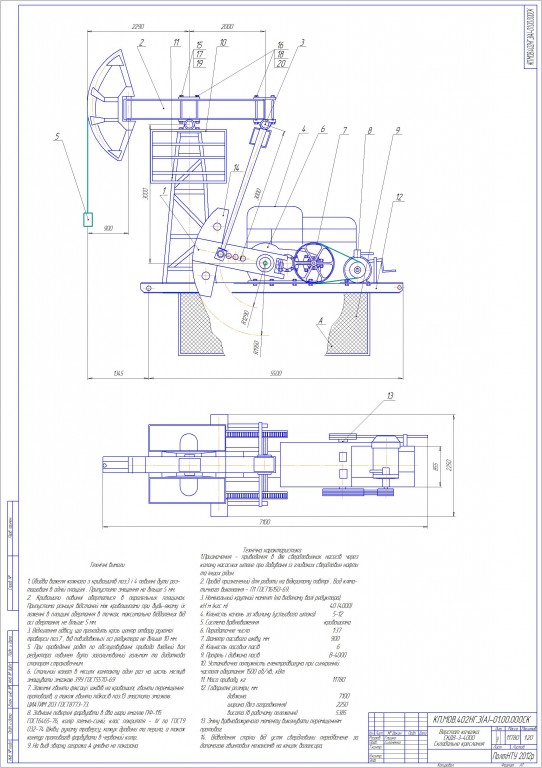

Чертеж станка-качалки СКД 8-3-4000

Станок-качалка СКД 8-3-4000 применяется при насосно-штанговом методе эксплуатации скважины.

Технічна характаристика
1.Призначення - приведення в дію свердловинних насосів через колону насосних штанг при добуванні із глибоких свердловин нафти та інших рідин.
2. Привід призначений для роботи на відкритому повітрі . Вид кліматичного виконання - П1 ГОСТ16150-69.
3. Номінальний крутний момент (на веденому валі редуктора), кН м (кгс м) 40 (4000)
4. Кількість качань за хвилину (устьового штока) 5-12
5. Система врівноваження кривошипна
6. Передаточне число 1:37
7. Діаметр пасового шківу, мм 900
8. Кількість пасових пасів 6
9. Профіль і довжина пасів В-4000
10. Установочна потужність електродвигуна при синхронній частоті обертання 1500 об/хв., кВт
11. Маса приводу, кг 11780
12. Габаритні розміри, мм
довжина 7100
ширина (без огородження) 2250
висота (в робочому положенні) 5385
13. Зміну врівноважуючого моменту виконувати переміщенням противаг.
14. Відведення стріли від устя свердловини передбачене за допомогою гвинтових механізмів на кінцях балансира.

Состав: Сборочный чертеж(СБ), Спецификация Язык документа

Софт: Компас v13

Каталог / Промышленность / Нефть и Газ / Чертеж станка-качалки СКД 8-3-4000

Просмотр файлов
КачалкаСКД8-3-4000(ВЗ).cdw.bak
Спец.1-1.ВК.cdw
Спец.1-1.ВК.cdw.bak
Спец.1-2.ВК.cdw
Спец.1-2.ВК.cdw.bak
КачалкаСКД8-3-4000(ВЗ).cdw
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта.
