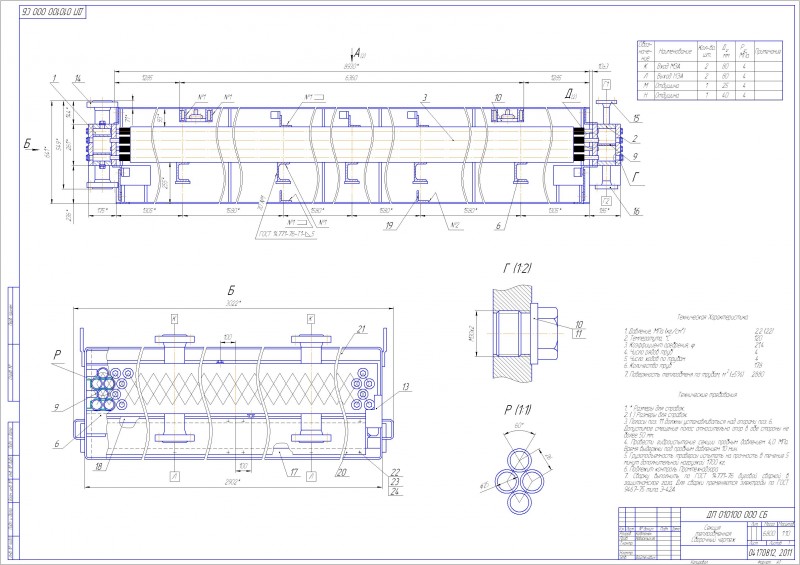

Чертеж Теплообменная секция

Теплообменная секция
Техническая Характеристика

1. Давление, МПа (кг/см 2,2 (22)
2. Температута,С 120
3. Коэффициент оребрения, 21,4
4. Число рядов труб 4
5. Число ходов по трубам 4
6. Количество труб 178
7. Поверхность теплообменя по трубам, м ( 5%) 2880

Состав: СБ, Спецификация

Софт: Компас v11

Каталог / Промышленность / Нефть и Газ / Чертеж Теплообменная секция

Просмотр файлов
ТО1.cdw
ТО2.cdw
Спецификация.spw
