Чертеж воздухосборника В-16

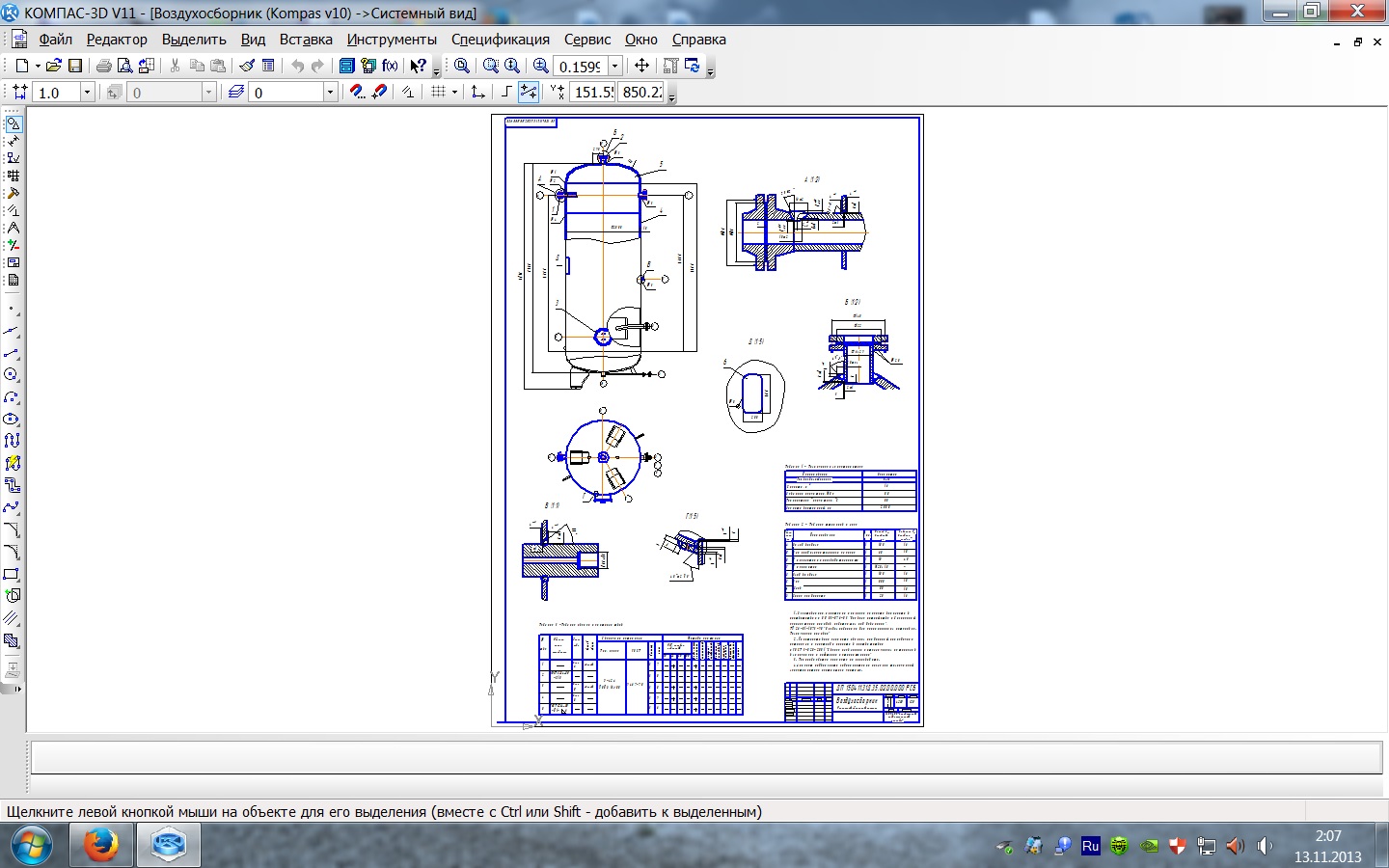

Представлен ремонтный сборочный чертеж вертикального воздухосборника В-16 в виде стального цилиндрического сосуда. В качестве ремонта выбрана замена люка воздухосборника. Воздухосборник – это специальная емкость для хранения сжатого воздуха, имеющая еще одно название – воздушный ресивер. Основная функция вертикального воздухосборника В-16 – это автоматический выпуск среды (воздуха) при повышении давления относительно установленного, сглаживание пульсаций сжатого воздуха, поступающего от компрессора, а также охлаждение и сбор конденсата. Вторая функция воздухосборника – это хранение и охлаждение сжатого воздуха.
К ремонтному сборочному чертежу воздухосборника приложена спецификация, а также сборочный чертеж его люка вместе с деталями воздухосборника (крышка, обечайка, фланец).

Состав: Ремонтный сборочный чертеж (РСБ), сборочный чертеж (СБ), деталировка (крышка, обечайка, фланец) + 2 спецификации. Язык документа

Софт: Компас-3D 10

Каталог / Промышленность / Чертеж воздухосборника В-16

Просмотр файлов
Воздухосборник (Kompas v10).cdw
Спецификация к воздухосборнику (Kompas v10).cdw
Люк (Kompas v10).cdw
Спецификация к люку (Kompas v10).cdw
