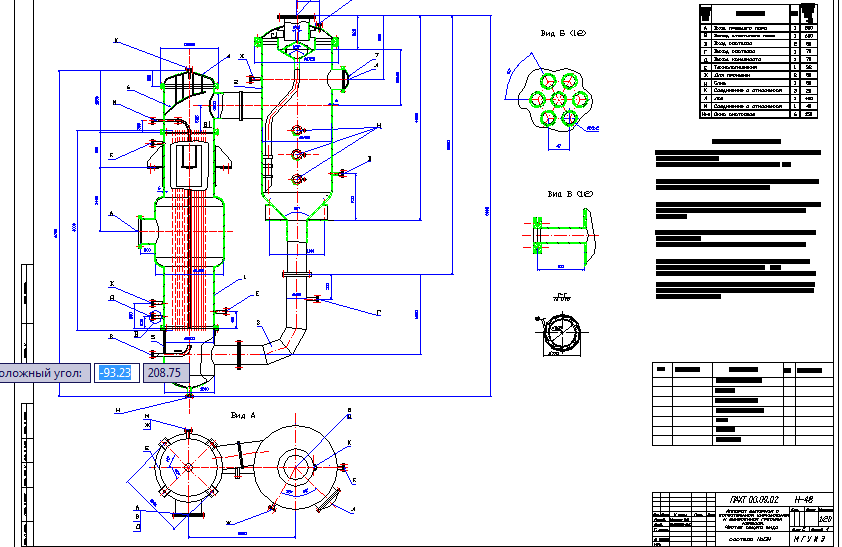

Чертеж выпарного аппарата с выносной греющей камерой NaOH

Аппарат выпарной с естественной циркуляцией, выносной греющей камерой и кипением в трубках для выпаривания водного раствора NaOH с производительностью 12 т/ч.

Технические характеристики
1. Аппарат предназначен для упаривания раствора NaOH от начальной концентрации 12 масс.%.
2. Производительность по исходному раствору 3,3 кг/сек.
3. Поверхность теплообмена 134 м2.
4. Абсолютное давление в аппарате от 0,025 до 0,52 Мпа.
5. Давление греющего пара в межтрубном пространстве Рп=0.8 МПа.
6. Плотность упариваемого раствора 1.16 кг/м3.
7. Температура греющего пара Тп=169 °С , раствора 152 °С.
8. Расход греющего пара D=0.771 кг/c.
9. Среда в аппарате и трубном пространстве - водный раствор NaOH, в межтрубном пространстве - насыщенный водяной пар и его конденсат.

Состав: Вид общий (ВО) Язык документа
