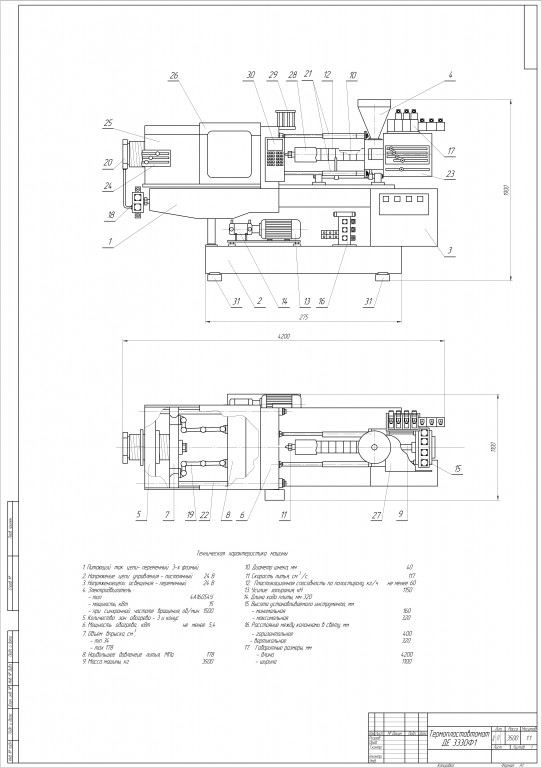

Чертёж термопластавтомата 125 м3 ДЕ 3330Ф1

Чертёж термопластавтомата 125 м3 ДЕ 3330Ф1 для литья под давлением

Техническая характеристика машины
1. Питающий ток цепи- переменный 3-х фазный
2. Напряжение цепи управления - постоянный 24 В
3. Напряжениецепи освещения - переменный 24 В
4. Электродвигатель :
- тип 4А160S4У
- мощность, кВт 15
- при синхронной частоте вращения, об/мин 1500
5. Количество зон обогрева - 3 и конус
6. Мощность обогрева, кВт не менее 5,4
7. Объём впрыска, см ,
- min 34
- max 178
8. Наибольшее давленеие литья, МПа 178
9. Масса машины, кг 3500
10. Диаметр шнека, мм 40
11. Скорость литья, см /с 117
12. Пластикационная способность по полистиролу, кг/ч не менее 60
13. Усилие запирания, кН 1150
14. Длина хода плиты, мм 320
15. Высота устанавливаемого инструмента, мм
- минимальная 160
- максимальная 320
16. Расстояние между колоннами в свету, мм
- горизонтальное 400
- вертикальное 320
17. Габаритные размеры, мм
- длина 4200
- ширина 1100

Состав: Вид общий (ВО), Спецификация Язык документа

Софт: Компас v14

Каталог / Промышленность / Чертёж термопластавтомата 125 м3 ДЕ 3330Ф1

Просмотр файлов
ТПА 125.cdw
Спецификация тпа.spw
