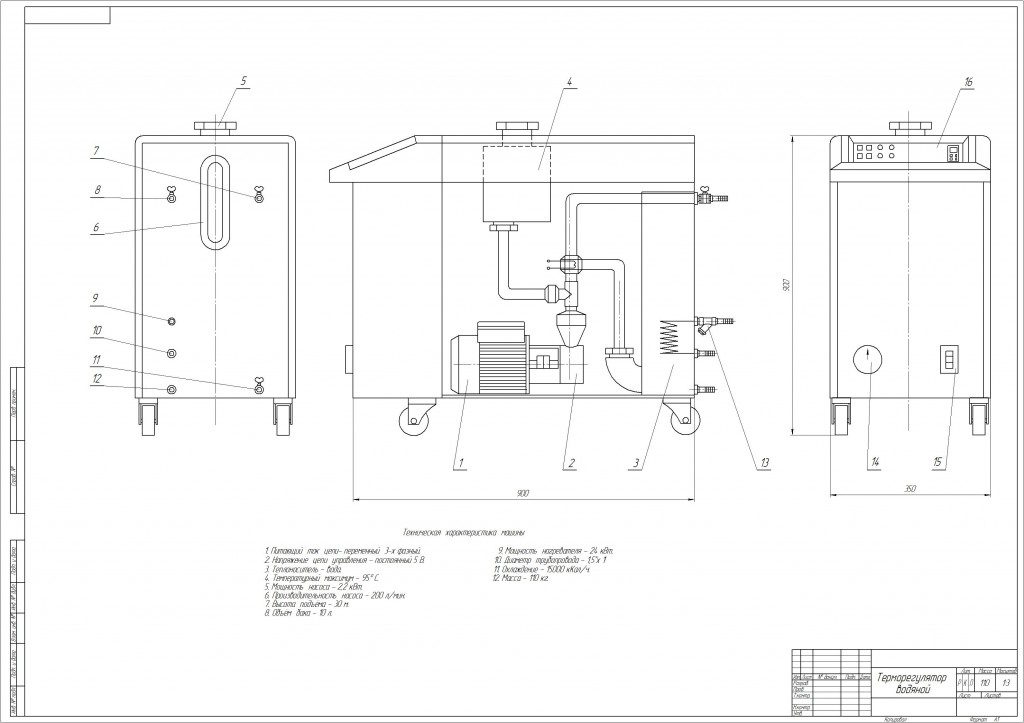

Чертёж терморегулятора водяного

Чертёж терморегулятора водяного для поддержания постоянной температуры пресс-формы в процессе литья под давлением.

Техническая характеристика машины
1. Питающий ток цепи- переменный 3-х фазный.
2. Напряжение цепи управления - постоянный 5 В.
3. Теплоноситель - вода.
4. Температурный максимум - 95 С.
5. Мощность насоса - 2,2 кВт.
6. Производительность насоса - 200 л/мин.
7. Высота подъёма - 30 м.
8. Объём бака - 10 л.
9. Мощность нагревателя - 24 кВт.
10. Диаметр трубопровода - 1,5"х 1
11. Охлаждение - 15000 кКал/ч.
12. Масса - 110 кг.

Состав: Вид общий (ВО), Спецификация Язык документа

Софт: Компас v14

Каталог / Промышленность / Чертёж терморегулятора водяного

Просмотр файлов
Термостат.cdw
Спецификация терморегулятор.spw
