Домкрат для монтажа ПЭДС

Домкрат предназначен для использования при монтаже УЭЦН на скважине для плавного подъема нижней секции электродвигателя, охватываемого хомутом-элеватором и висящего к колонне, до сочленения с верхней секцией, висящей на подъемнике над устьем скважины.

Технические характеристики:
1. Ход плунжера домкратов Д1, мм., не менее 165.
2. Ход винта домкратов Д1, мм., не менее 70
3. Грузоподъемность домкратов Д1, т. 2
4. Масса изделия, кг., не более 30

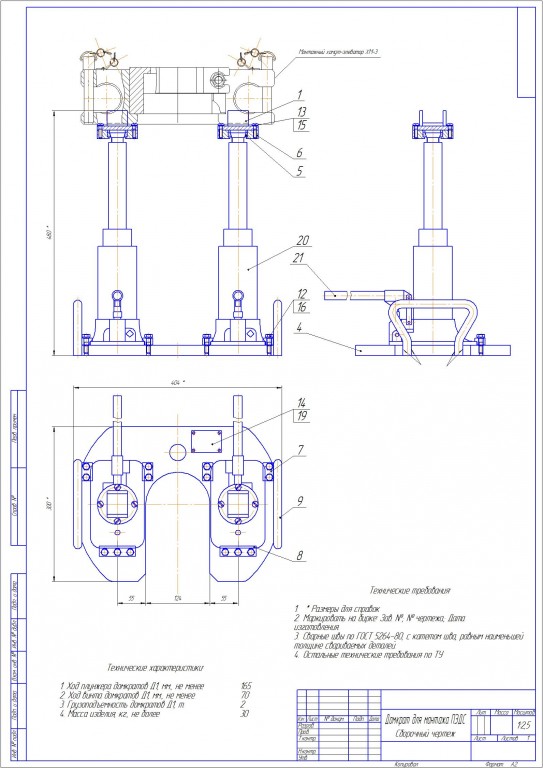

Домкрат для монтажа ПЭДС представляет собой плиту-основание на которой установлены два гидравлических домкрата, приводимых в действие при помощи двух рукояток. На домкратах имеются опоры, на которые устанавливаются проушины хомута-элеватора ХМД-2Н при стыковки секций электродвигателя.

Состав: Сборочный чертеж(СБ), Спецификация, Паспорт Язык документа

Софт: Компас v13

Каталог / Промышленность / Нефть и Газ / Домкрат для монтажа ПЭДС

Просмотр файлов
домкрат/
домкрат/Домкрат. Компас 13(1).jpg
домкрат/Домкрат. Компас 13(2).jpg
домкрат/Домкрат. Компас 13.spw
домкрат/Домкрат..jpg
домкрат/Домкрат.Компас5.11.cdw
домкрат/Паспорт.doc
