Экстрактор роторно-дисковый фенол

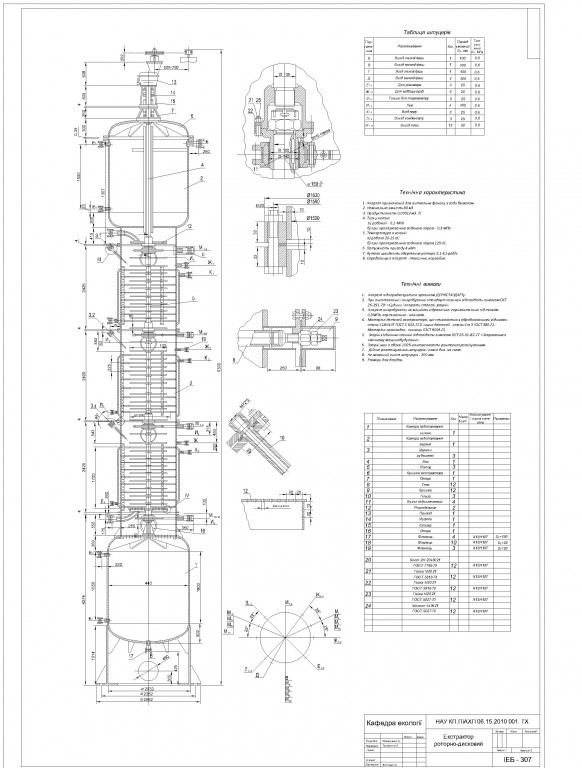

На чертеже изображен разрез экстракционной колоны. Так же показаны разрезы патрубков и болтов. Рисунок выполнен на формате А1. Спецификация соответствует ГОСТу.

Технічна характеристика
1. Апарат призначений для витягання фенолу з води бензолом.
2. Номінальна ємність 80 м3
3. Продуктивність 0,00012 м3/c
4. Тиск у колоні:
а) робочий - 0,1 МПа
     б) при пропарюванню водяною парою - 0,3 МПа
5. Температура в колоні:
а) робоча 20-25 оС
    б) при пропарюванню водяною парою 120 оС
6. Потужність приводу 4 кВт.
7. Кутова швидкість обертання ротора 2,1-4,5 рад/с.
8. Середовище в апараті - токсичне, корозійне.

Состав: Разрез, спецификация Язык документа

Софт: AutoCAD
