Форсунка

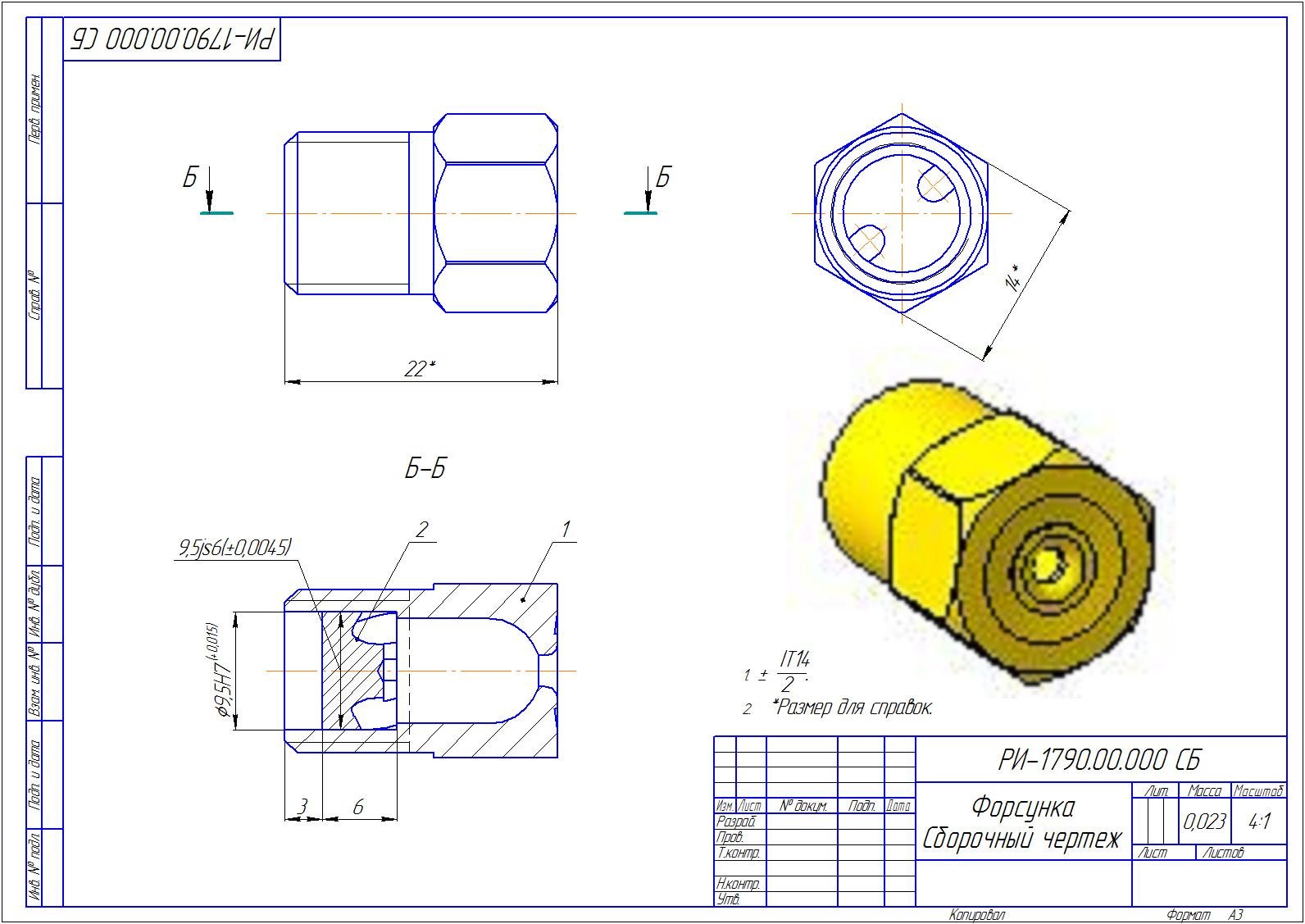

Модель форсунки и комплект чертежей + спецификация. Форсунка используется для равномерного охлаждения колбасных изделий. Технические характеристики д:
угол раскрытия факела ― 120 градусов (возможны и другие варианты – 60 или 90 градусов);
материал форсунки ― латунь (возможно исполнение из нержавеющей стали 316L);
расход жидкости ― 4 л/мин при 2 бар (возможно увеличение или уменьшение расхода воды);
способ присоединения ― внешняя резьба ¼.

Состав: 3 D сборка Язык документа

Софт: КОМПАС-3D 14

Просмотр файлов
Форсунка/Золотник.cdw
Форсунка/Ниппель.cdw
Форсунка/РИ-1790.00.000 СБ. Форсунка.a3d
Форсунка/РИ-1790.00.000. Форсунка.spw
Форсунка/РИ-1790.00.001. Ниппель.m3d
Форсунка/РИ-1790.00.002. Золотник.m3d
Форсунка/Форсунка.cdw
Форсунка
