Гальваническая ванна и гальванический цех нанесения защитных покрытий

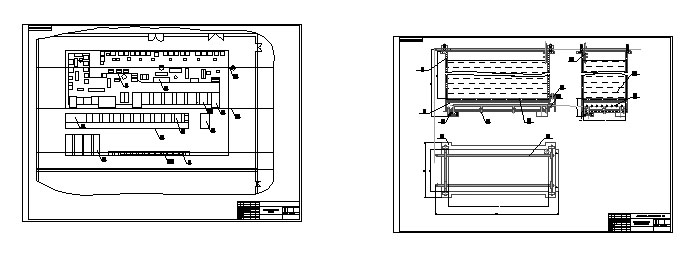

Чертеж гальванического цеха по нанесению защитных покрытий от коррозии металлических изделий. Сборочный чертеж гальванической ванны для цинкования (или любого другого процесса нанесения защитных покрытий) размерами 600*800*1000.

Состав: Генплан цеха+спецификация, Сборочный чертеж+спецификация Язык документа

Софт: AutoCAD

Каталог / Промышленность / Металлургия / Гальваническая ванна и гальванический цех нанесения защитных покрытий
