Газовый якорь двухкорпусный

Газовый якорь предназначен для сепарации газа из нефти при ее откачке штанговыми насосами. Обычно используется до трех соединенных между собой газовых якорей, навинченных на колонну НКТ под насосом и представляющих собой внешнюю трубу всасывания. К нижнему якорю присоединяется заглушенная колпаком труба НКТ, а в приемное отверстие насоса ввинчивается внутренняя труба всасывания, выходящая в нижнюю (заглушенную) трубу НКТ.

Состав: Сборочный чертеж(СБ), Спецификация Язык документа

Софт: Компас v12

Каталог / Промышленность / Нефть и Газ / Газовый якорь двухкорпусный

Просмотр файлов

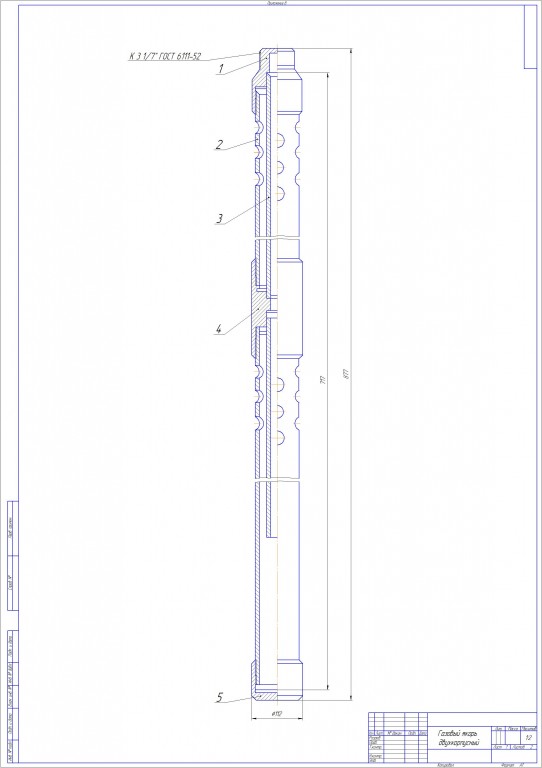

Чертёж газового якоря.cdw
Спец Газовый якорь.spw
